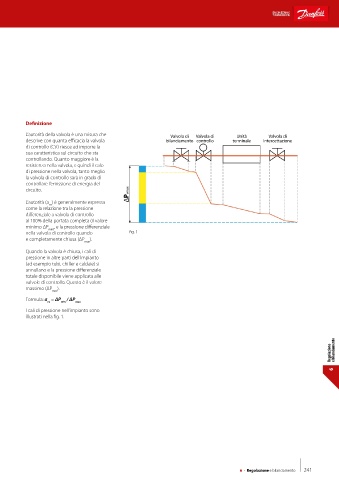

Page 243 - DANFOSS - CATALOGO GENERALE - DELLAFIORE

Definizione

L’autorità della valvola è una misura che Valvola di Valvola di Unità Valvola di
descrive con quanta efficacia la valvola bilanciamento controllo terminale intercettazione
di controllo (CV) riesce ad imporre la
sua caratteristica sul circuito che sta
controllando. Quanto maggiore è la
resistenza nella valvola, e quindi il calo
di pressione nella valvola, tanto meglio
la valvola di controllo sarà in grado di
controllare l’emissione di energia del
circuito. Pvmax

L’autorità (a ) è generalmente espressa
cv
come la relazione tra la pressione
differenziale a valvola di controllo
al 100% della portata completa (il valore
minimo ΔP min) , e la pressione differenziale
nella valvola di controllo quando fig. 1
e completamente chiusa (ΔP ).
max

Quando la valvola è chiusa, i cali di
pressione in altre parti dell’impianto
(ad esempio tubi, chiller e caldaie) si
annullano e la pressione differenziale
totale disponibile viene applicata alle
valvole di controllo. Questo è il valore
massimo (ΔP ).
max
Formula: a = ΔP / ΔP
cv min max
I cali di pressione nell’impianto sono
illustrati nella fig. 1.

Regolazione e bilanciamento
