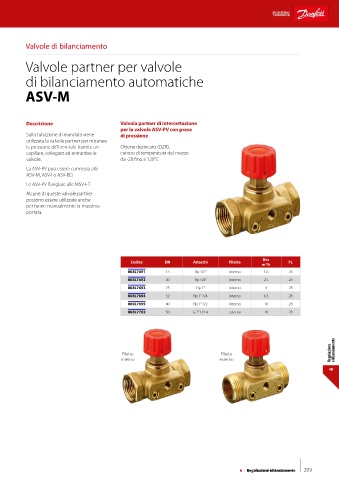

Page 211 - DANFOSS - CATALOGO GENERALE - DELLAFIORE

Valvole di bilanciamento

Valvole partner per valvole

di bilanciamento automatiche

ASV-M

Descrizione Valvola partner di intercettazione
per la valvola ASV-PV con presa
Sulla tubazione di mandata viene di pressione
utilizzata la valvola partner per misurare
la pressione differenziale tramite un Ottone dezincato (DZR),
capillare, collegato ad entrambe le campo di temperatura del mezzo
valvole. da -20 fino a 120°C
La ASV-PV può essere connessa alle
ASV-M, ASV-I o ASV-BD.
Le ASV-PV flangiate alle MSV-F2.
Alcune di queste valvole partner
possono essere utilizzate anche
per tarare manualmente la massima
portata.

Kvs
Codice DN Attacchi Filetto PL
m /h
3
003L7691 15 Rp 1/2” interno 1.6 28
003L7692 20 Rp 3/4” interno 2.5 28
003L7693 25 Rp 1” interno 4 28
003L7694 32 Rp 1” 1/4 interno 6.3 28
003L7695 40 Rp 1” 1/2 interno 10 28
003L7702 50 G 2” 1/4 A esterno 16 28

Regolazione e bilanciamento
Filetto Filetto
interno esterno

6
