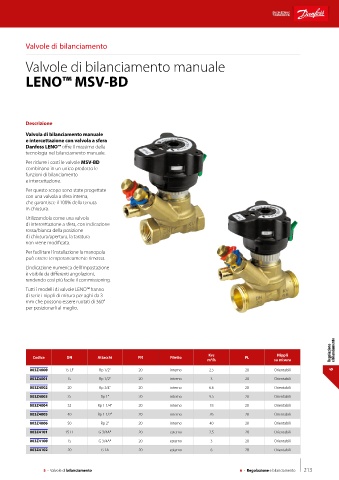

Page 215 - DANFOSS - CATALOGO GENERALE - DELLAFIORE

Valvole di bilanciamento

Valvole di bilanciamento manuale

LENO™ MSV-BD

Descrizione

Valvola di bilanciamento manuale
e intercettazione con valvola a sfera
Danfoss LENO™ offre il massimo della
tecnologia nel bilanciamento manuale.
Per ridurre i costi le valvole MSV-BD
combinano in un unico prodotto le
funzioni di bilanciamento
e intercettazione.
Per questo scopo sono state progettate
con una valvola a sfera interna,
che garantisce il 100% della tenuta
in chiusura.
Utilizzandola come una valvola
di intercettazione a sfera, con indicazione
rossa/bianca della posizione
di chiusura/apertura, la taratura
non viene modificata.
Per facilitare l’installazione la manopola
può essere temporaneamente rimossa.
L’indicazione numerica dell’impostazione
è visibile da differenti angolazioni,
rendendo così più facile il commissioning.
Tutti i modelli di valvole LENO™ hanno
di serie i nippli di misura per aghi da 3
mm che possono essere ruotati di 360°
per posizionarli al meglio.

Regolazione e bilanciamento
Kvs Nippli
Codice DN Attacchi PN Filetto PL
3
m /h su misura
003Z4000 15 LF Rp 1/2" 20 interno 2.5 28 Orientabili 6
003Z4001 15 Rp 1/2" 20 interno 3 28 Orientabili
003Z4002 20 Rp 3/4" 20 interno 6.6 28 Orientabili
003Z4003 25 Rp 1" 20 interno 9.5 28 Orientabili
003Z4004 32 Rp 1 1/4" 20 interno 18 28 Orientabili
003Z4005 40 Rp 1 1/2" 20 interno 26 28 Orientabili
003Z4006 50 Rp 2" 20 interno 40 28 Orientabili
003Z4101 15 LF G 3/4A* 20 esterno 2.5 28 Orientabili
003Z4100 15 G 3/4A* 20 esterno 3 28 Orientabili
003Z4102 20 G 1A 20 esterno 6 28 Orientabili

5 - Valvole di bilanciamento 6 - Regolazione e bilanciamento 213
