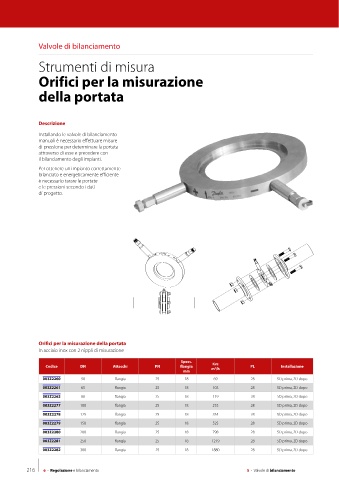

Valvole di bilanciamento

Strumenti di misura

Orifici per la misurazione

della portata

Descrizione

Installando le valvole di bilanciamento
manuali è necessario effettuare misure
di pressione per determinare la portata
attraverso di esse e precedere con
il bilanciamento degli impianti.
Per ottenere un impianto correttamente
bilanciato e energeticamente efficiente
è necessario tarare le portate
e le pressioni secondo i dati
di progetto.

Orifici per la misurazione della portata
In acciaio inox con 2 nippli di misurazione

Spess.
Kvs
Codice DN Attacchi PN flangia m /h PL Installazione
3
mm
003Z2260 50 flangia 25 18 69 28 5D prima, 2D dopo
003Z2261 65 flangia 25 18 103 28 5D prima, 2D dopo
003Z2262 80 flangia 25 18 119 28 5D prima, 2D dopo
003Z2277 100 flangia 25 18 233 28 5D prima, 2D dopo
003Z2278 125 flangia 25 18 334 28 5D prima, 2D dopo
003Z2279 150 flangia 25 18 525 28 5D prima, 2D dopo
003Z2280 200 flangia 25 18 798 28 5D prima, 2D dopo
003Z2281 250 flangia 25 18 1219 28 5D prima, 2D dopo
003Z2282 300 flangia 25 18 1880 28 5D prima, 2D dopo
