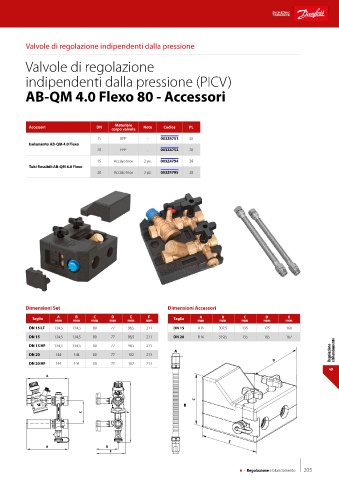

Page 207 - DANFOSS - CATALOGO GENERALE - DELLAFIORE

Valvole di regolazione indipendenti dalla pressione

Valvole di regolazione

indipendenti dalla pressione (PICV)

AB-QM 4.0 Flexo 80 - Accessori

Accessori DN Materiale Note Codice PL
corpo valvola
15 EPP - 003Z4751 28
Isolamento AB-QM 4.0 Flexo
20 EPP . 003Z4752 28

15 Acciaio Inox 2 px. 003Z4794 28
Tubi flessibili AB-QM 4.0 Flexo
20 Acciaio Inox 2 pz. 003Z4795 28

Dimensioni Set Dimensioni Accessori
F
E
D
A
D
E
B
C
C
A
B
Taglia mm mm mm mm mm mm Taglia mm mm mm mm mm
DN 15 LF 134,5 134,5 80 77 98,5 211 DN 15 R ½ 307,5 135 175 160
DN 15 134,5 134,5 80 77 98,5 211 DN 20 R ¾ 319,5 135 185 167
DN 15 HF 134,5 134,5 80 77 98,5 211
A e bilanciamento
DN 20 144 144 80 77 102 213 Regolazione
D
DN 20 HF 144 144 80 77 102 213
6
A A
C
B
C C F F

E
B B D D
E E

6 - Regolazione e bilanciamento 205
