Valvole di regolazione indipendenti dalla pressione

Valvole di regolazione

indipendenti dalla pressione (PICV)

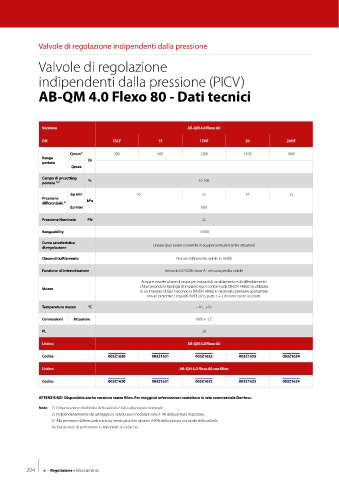

AB-QM 4.0 Flexo 80 - Dati tecnici

Versione AB-QM 4.0 Flexo 80
DN 15LF 15 15HF 20 20HF

Qnom 1) 200 650 1200 1100 1900
Range l/h
portata
Qmax
Campo di presetting % 10-100
portata 1),2)
∆p min 16 25 16 25
Pressione kPa
differenziale 3)
∆p max 600

Pressione Nominale PN 25
Rangeability 1:1000

Curva caratteristica Lineare (può essere convertita in equipercentuale tramite attuatore)
di regolazione
Classe di trafilamento Nessun trafilamento visibile (a 100N)

Funzione di intercettazione Secondo ISO 5208 classe A - nessuna perdita visibile
Acqua e miscele a base di acqua per impianti di riscaldamento e di raffreddamento
chiusi secondo la tipologia di impianto tipo I conformi alla DIN EN 14868. Se utilizzata
Mezzo
in un impianto di tipo I secondo la DIN EN 14868, è necessario prendere appropriate
misure protettive. I requisiti di VDI 2035, parte 1 + 2 devono essere osservati.
Temperatura mezzo °C −10 ... +95
Connessioni Attuatore M30 × 1.5

PL 28

Listino AB-QM 4.0 Flexo 80

Codice 003Z1630 003Z1631 003Z1632 003Z1633 003Z1634
Listino AB-QM 4.0 Flexo 80 con filtro

Codice 003Z1620 003Z1621 003Z1622 003Z1623 003Z1624

ATTENZIONE! Disponibile anche versione senza filtro. Per maggiori informazioni contattare la rete commerciale Danfoss.
Note 1) L’impostazione di fabbrica della valvola è fatta alla portata nominale.
2) Indipendentemente dal settaggio, la valvola può modulare sotto l’1% della portata impostata.
3) Alla pressione differenziale minima, viene garantito almeno il 90% della portata nominale della valvola
Dichiaranzione di performance disponibile su richiesta.

204 6 - Regolazione e bilanciamento
