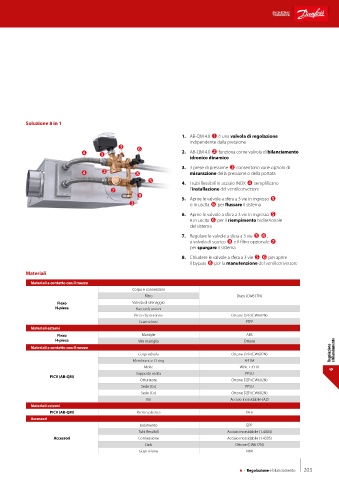

Soluzione 8 in 1

1. AB-QM 4.0  è una valvola di regolazione
indipendente dalla pressione
 
  2. AB-QM 4.0  funziona come valvola di bilanciamento
idronico dinamico
3. 3 prese di pressione  consentono varie opzioni di
   misurazione della pressione o della portata
 4. I tubi flessibili in acciaio INOX  semplificano
’ l’installazione del ventilconvettore
” 5. Aprire le valvole a sfera a 3 vie in ingresso 
 o in uscita  per flussare il sistema
6. Aprire le valvole a sfera a 3 vie in ingresso 
e in uscita  per il riempimento bidirezionale
del sistema
7. Regolare le valvole a sfera a 3 vie  ,
a valvola di scarico ” e il filtro opzionale ’
per spurgare il sistema
8. Chiudere le valvole a sfera a 3 vie   per aprire
il bypass  per la manutenzione del ventilconvettore
Materiali

Materiali a contatto con il mezzo
Corpo e connessioni
Filtro Brass (CW617N)
Flexo Valvola di drenaggio
H-piece Raccordi, unioni
Prese di pressione Ottone DZR (CW602N)
Guarnizione PTFE
Materiali esterni
Flexo Maniglie ABS
H-piece Vite maniglia Ottone
Materiali a contatto con il mezzo e bilanciamento
Corpi valvola Ottone DZR (CW602N) Regolazione
Membrane e O-ring EPDM
Molle W.Nr. 1.4310
6
Supporto molla PPSU
PICV (AB-QM)
Otturatore Ottone DZR (CW602N)
Sede (Cv) PPSU
Sede (Cv) Ottone DZR (CW602N)
Viti Acciaio inossidabile (A2)
Materiali esterni
PICV (AB-QM) Parti in plastica PA 6
Accessori
Isolamento EPP
Tubi flessibili Acciaio inossidabile (1.4404)
Accessori Connessione Acciaio inossidabile (1.4305)
Dadi Ottone (CW617N)
Guarnizione NBR
