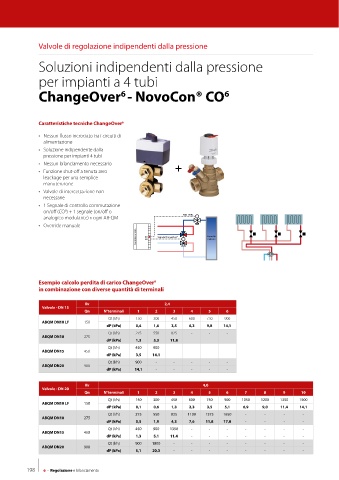

Valvole di regolazione indipendenti dalla pressione

Soluzioni indipendenti dalla pressione

per impianti a 4 tubi

ChangeOver - NovoCon® CO 6
6

Caratteristiche tecniche ChangeOver 6

• Nessun flusso incrociato tra i circuiti di
alimentazione
• Soluzione indipendente dalla
pressione per impianti 4 tubi
• Nessun bilanciamento necessario +
• Funzione shut-off a tenuta zero
leackage per una semplice
manutenzione
• Valvole di intercettazione non
necessarie
• 1 Segnale di controllo commutazione
6
on/off (CO ) + 1 segnale (on/off o
analogico modulante) x ogni AB-QM AME 110NL
• Override manuale
Controllo remoto AO Segnale ChangeOver 6 Pannello
radiante
DO

Esempio calcolo perdita di carico ChangeOver 6
in combinazione con diverse quantità di terminali

Kv 2,4
Valvole - DN 15
Qn N°terminali 1 2 3 4 5 6
Qt (l/h) 150 300 450 600 750 900
ABQM DN10 LF 150
dP (kPa) 0,4 1,6 3,5 6,3 9,8 14,1
Qt (l/h) 275 550 825 - - -
ABQM DN10 275
dP (kPa) 1,3 5,3 11,8 - - -
Qt (l/h) 450 900 - - - -
ABQM DN15 450
dP (kPa) 3,5 14,1 - - - -
Qt (l/h) 900 - - - - -
ABQM DN20 900
dP (kPa) 14,1 - - - - -

Kv 4,0
Valvole - DN 20
Qn N°terminali 1 2 3 4 5 6 7 8 9 10
Qt (l/h) 150 300 450 600 750 900 1050 1200 1350 1500
ABQM DN10 LF 150
dP (kPa) 0,1 0,6 1,3 2,3 3,5 5,1 6,9 9,0 11,4 14,1
Qt (l/h) 275 550 825 1100 1375 1650 - - - -
ABQM DN10 275
dP (kPa) 0,5 1,9 4,3 7,6 11,8 17,0 - - - -
Qt (l/h) 450 900 1350 - - - - - - -
ABQM DN15 450
dP (kPa) 1,3 5,1 11,4 - - - - - - -
Qt (l/h) 900 1800 - - - - - - - -
ABQM DN20 900
dP (kPa) 5,1 20,3 - - - - - - - -

198 6 - Regolazione e bilanciamento
