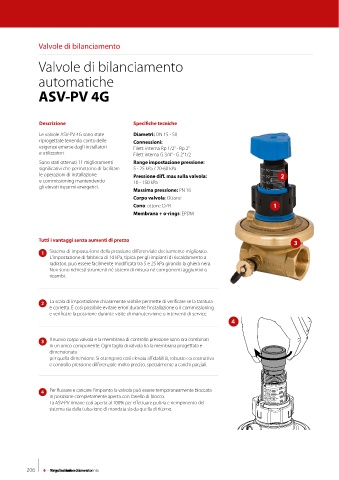

Page 208 - DANFOSS - CATALOGO GENERALE - DELLAFIORE

Valvole di bilanciamento

Valvole di bilanciamento

automatiche

ASV-PV 4G

Descrizione Specifiche tecniche

Le valvole ASV-PV 4G sono state Diametri: DN 15 - 50
riprogettate tenendo conto delle Connessioni:
esigenze emerse dagli installatori Filett. interna Rp 1/2” - Rp 2”
e utilizzatori. Filett interna G 3/4” - G 2”1/2
Sono stati ottenuti 11 miglioramenti Range impostazione pressione:
significativi che permettono di facilitare 5 - 25 kPa / 20-60 kPa
le operazioni di installazione Pressione diff. max sulla valvola: 2
e commissioning mantendendo 10 - 150 kPa
gli elevati risparmi energetici.
Massima pressione: PN 16
Corpo valvola: Ottone
Cono: ottone DZR 1
Membrana + o-rings: EPDM

Tutti i vantaggi senza aumenti di prezzo
3
1 Sistema di impostazione della pressione differenziale decisamente migliorato.
L’impostazione di fabbrica di 10 kPa, tipica per gli impianti di riscaldamento a
radiatori, può essere facilmente modificata tra 5 e 25 kPa girando la ghiera nera.
Non sono richiesti strumenti né sistemi di misura né componenti aggiuntivi o
ricambi.

2 La scala di impostazione chiaramente visibile permette di verificare se la taratura
è corretta. È così possibile evitare errori durante l’installazione o il commissioning
e verificare la posizione durante visite di manutenzione o interventi di service.
4

3 Il nuovo corpo valvola e la membrana di controllo pressione sono ora combinati
in un unico componente. Ogni taglia di valvola ha la membrana progettata e
dimensionata
per quella dimensione. Si ottengono così elevata affidabilità, robustezza costruttiva
e controllo pressione differenziale molto preciso, specialmente a carichi parziali.

4 Per flussare e caricare l’impianto la valvola può essere temporaneamente bloccata
in posizione completamente aperta con l’anello di blocco.
La ASV-PV rimane così aperta al 100% per effettuare pulizia e riempimento del
sistema sia dalla tubazione di mandata sia da quella di ritorno.

206 6 5 - Valvole di bilanciamentoe bilanciamento
Regolazione
-
