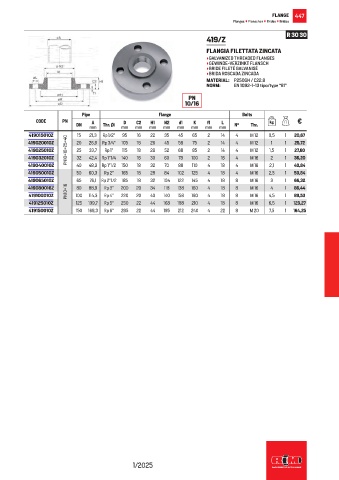

Page 449 - RACCORDERIEMETALLICHE - LISTINO 2025

FLANGE 447
Flanges • Flanschen • Brides • Bridas

R 30 30
419/Z
FLANGIA FILETTATA ZINCATA
• GALVANIZED THREADED FLANGES
• GEWINDE-VERZINKT FLANSCH
• BRIDE FILETÉ GALVANISÉ
• BRIDA ROSCADA ZINCADA
MATERIAL: P250GH / C22.8
NORM: EN 1092-1-13 tipo/type “B1”

PN
10/16
Pipe Flange Bolts
CODE PN A D C2 H1 N2 d1 K f1 L kg €
DN mm Thr. Øi mm mm mm mm mm mm mm mm N° Thr.
419015010Z 15 21,3 Rp 1/2” 95 16 22 35 45 65 2 14 4 M 12 0,5 1 20,67
419020010Z 20 26,9 Rp 3/4” 105 18 26 45 58 75 2 14 4 M 12 1 1 25,72
419025010Z PN10=16=25=40 25 33,7 Rp 1” 115 18 28 52 68 85 2 14 4 M 12 1,5 1 27,60
419032010Z 32 42,4 Rp 1”1/4 140 18 30 60 78 100 2 18 4 M 16 2 1 36,20
419040010Z 40 48,3 Rp 1”1/2 150 18 32 70 88 110 4 18 4 M 16 2,1 1 40,84
419050010Z 50 60,3 Rp 2” 165 18 28 84 102 125 4 18 4 M 16 2,5 1 50,84
419065010Z 65 76,1 Rp 2”1/2 185 18 32 104 122 145 4 18 8 M 16 3 1 66,32
419080016Z 80 88,9 Rp 3” 200 20 34 118 138 160 4 18 8 M 16 4 1 86,44
419100010Z PN10=16 100 114,3 Rp 4” 220 20 40 140 158 180 4 18 8 M 16 4,5 1 89,53
419125010Z 125 139,7 Rp 5” 250 22 44 168 188 210 4 18 8 M 16 6,5 1 123,27
419150010Z 150 168,3 Rp 6” 285 22 44 195 212 240 4 22 8 M 20 7,5 1 164,25

1/2025
