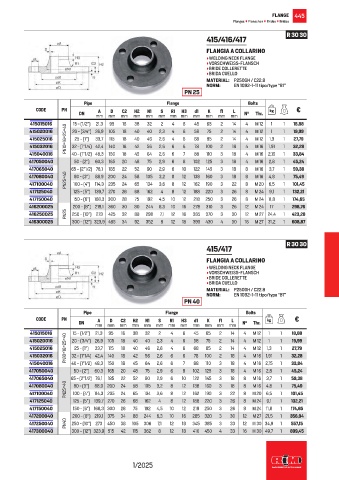

Page 447 - RACCORDERIEMETALLICHE - LISTINO 2025

FLANGE 445
Flanges • Flanschen • Brides • Bridas

R 30 30
415/416/417
FLANGIA A COLLARINO
• WELDING NECK FLANGE
• VORSCHWEISS-FLANSCH
• BRIDE COLLERETTE
• BRIDA CUELLO
MATERIAL: P250GH / C22.8
NORM: EN 1092-1-11 tipo/type “B1”
PN 25

Pipe Flange Bolts
CODE PN A D C2 H2 N1 S R1 H3 d1 K f1 L kg €
DN mm mm mm mm mm mm mm mm mm mm mm mm N° Thr.
415015016 15 - (1/2”) 21,3 95 16 38 32 2 4 6 45 65 2 14 4 M 12 1 1 18,88
415020016 20 - (3/4”) 26,9 105 18 40 40 2,3 4 6 58 75 2 14 4 M 12 1 1 19,99
415025016 PN10=16=25=40 25 - (1”) 33,7 115 18 40 46 2,6 4 6 68 85 2 14 4 M 12 1,3 1 27,79
415032016 32 - (1”1/4) 42,4 140 18 42 56 2,6 6 6 78 100 2 18 4 M 16 1,91 1 32,28
415040016 40 - (1”1/2) 48,3 150 18 45 64 2,6 6 7 88 110 3 18 4 M 16 2,15 1 33,84
417050040 50 - (2”) 60,3 165 20 48 75 2,9 6 8 102 125 3 18 4 M 16 2,8 1 45,24
417065040 65 - (2”1/2) 76,1 185 22 52 90 2,9 6 10 122 145 3 18 8 M 16 3,7 1 59,38
417080040 80 - (3”) 88,9 200 24 58 105 3,2 8 12 138 160 3 18 8 M 16 4,8 1 75,49
417100040 PN25=40 100 - (4”) 114,3 235 24 65 134 3,6 8 12 162 190 3 22 8 M 20 6,5 1 101,45
417125040 125 - (5”) 139,7 270 26 68 162 4 8 12 188 220 3 26 8 M 24 9,1 1 132,21
417150040 150 - (6”) 168,3 300 28 75 192 4,5 10 12 218 250 3 26 8 M 24 11,8 1 174,65
416200025 200 - (8”) 219,1 360 30 80 244 6,3 10 16 278 310 3 26 12 M 24 17 1 298,76
416250025 PN25 250 - (10”) 273 425 32 88 298 7,1 12 18 335 370 3 30 12 M 27 24,4 1 423,28
416300025 300 - (12”) 323,9 485 34 92 352 8 12 18 395 430 4 30 16 M 27 31,2 1 608,87

R 30 30
415/417
FLANGIA A COLLARINO
• WELDING NECK FLANGE
• VORSCHWEISS-FLANSCH
• BRIDE COLLERETTE
• BRIDA CUELLO
MATERIAL: P250GH / C22.8
NORM: EN 1092-1-11 tipo/type “B1”
PN 40

Pipe Flange Bolts
CODE PN A D C2 H2 N1 S R1 H3 d1 K f1 L kg €
DN mm mm mm mm mm mm mm mm mm mm mm mm N° Thr.
415015016 15 - (1/2”) 21,3 95 16 38 32 2 4 6 45 65 2 14 4 M 12 1 1 18,88
415020016 20 - (3/4”) 26,9 105 18 40 40 2,3 4 6 58 75 2 14 4 M 12 1 1 19,99
415025016 PN10=16=25=40 25 - (1”) 33,7 115 18 40 46 2,6 4 6 68 85 2 14 4 M 12 1,3 1 27,79
415032016 32 - (1”1/4) 42,4 140 18 42 56 2,6 6 6 78 100 2 18 4 M 16 1,91 1 32,28
415040016 40 - (1”1/2) 48,3 150 18 45 64 2,6 6 7 88 110 3 18 4 M 16 2,15 1 33,84
417050040 50 - (2”) 60,3 165 20 48 75 2,9 6 8 102 125 3 18 4 M 16 2,8 1 45,24
417065040 65 - (2”1/2) 76,1 185 22 52 90 2,9 6 10 122 145 3 18 8 M 16 3,7 1 59,38
417080040 80 - (3”) 88,9 200 24 58 105 3,2 8 12 138 160 3 18 8 M 16 4,8 1 75,49
417100040 PN25=40 100 - (4”) 114,3 235 24 65 134 3,6 8 12 162 190 3 22 8 M 20 6,5 1 101,45
417125040 125 - (5”) 139,7 270 26 68 162 4 8 12 188 220 3 26 8 M 24 9,1 1 132,21
417150040 150 - (6”) 168,3 300 28 75 192 4,5 10 12 218 250 3 26 8 M 24 11,8 1 174,65
417200040 200 - (8”) 219,1 375 34 88 244 6,3 10 16 285 320 3 30 12 M 27 21,5 1 356,94
417250040 PN40 250 - (10”) 273 450 38 105 306 7,1 12 18 345 385 3 33 12 M 30 34,9 1 557,15
417300040 300 - (12”) 323,9 515 42 115 362 8 12 18 410 450 4 33 16 M 30 49,7 1 899,45

1/2025
