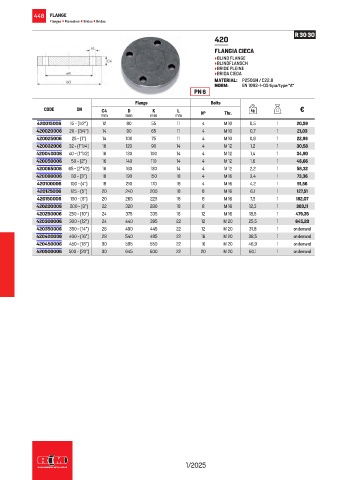

Page 450 - RACCORDERIEMETALLICHE - LISTINO 2025

448 FLANGE
Flanges • Flanschen • Brides • Bridas

R 30 30
420
FLANGIA CIECA
• BLIND FLANGE
• BLINDFLANSCH
• BRIDE PLEINE
• BRIDA CIEGA
MATERIAL: P250GH / C22.8
NORM: EN 1092-1-05 tipo/type “A“
PN 6

Flange Bolts
CODE DN C4 D K L kg €
mm mm mm mm N° Thr.
420015006 15 - (1/2”) 12 80 55 11 4 M 10 0,5 1 20,59
420020006 20 - (3/4”) 14 90 65 11 4 M 10 0,7 1 21,03
420025006 25 - (1”) 14 100 75 11 4 M 10 0,8 1 22,96
420032006 32 - (1”1/4) 16 120 90 14 4 M 12 1,2 1 30,58
420040006 40 - (1”1/2) 16 130 100 14 4 M 12 1,4 1 34,90
420050006 50 - (2”) 16 140 110 14 4 M 12 1,6 1 46,66
420065006 65 - (2”1/2) 16 160 130 14 4 M 12 2,2 1 58,32
420080006 80 - (3”) 18 190 150 18 4 M 16 3,4 1 73,36
420100006 100 - (4”) 18 210 170 18 4 M 16 4,2 1 91,56
420125006 125 - (5”) 20 240 200 18 8 M 16 6,1 1 127,51
420150006 150 - (6”) 20 265 225 18 8 M 16 7,5 1 182,07
420200006 200 - (8”) 22 320 280 18 8 M 16 12,3 1 303,11
420250006 250 - (10”) 24 375 335 18 12 M 16 18,5 1 479,35
420300006 300 - (12”) 24 440 395 22 12 M 20 25,5 1 645,20
420350006 350 - (14”) 26 490 445 22 12 M 20 31,8 1 on demand
420400006 400 - (16”) 28 540 495 22 16 M 20 38,5 1 on demand
420450006 450 - (18”) 30 595 550 22 16 M 20 46,9 1 on demand
420500006 500 - (20”) 30 645 600 22 20 M 20 60,1 1 on demand

1/2025
