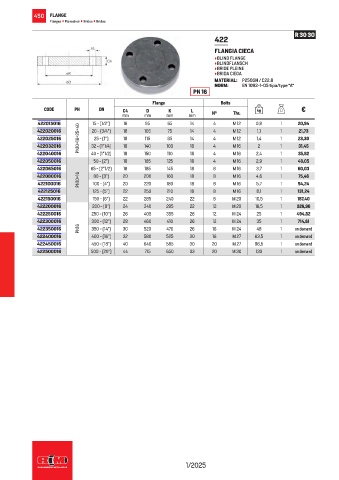

Page 452 - RACCORDERIEMETALLICHE - LISTINO 2025

450 FLANGE
Flanges • Flanschen • Brides • Bridas

R 30 30
422
FLANGIA CIECA
• BLIND FLANGE
• BLINDFLANSCH
• BRIDE PLEINE
• BRIDA CIEGA
MATERIAL: P250GH / C22.8
NORM: EN 1092-1-05 tipo/type “A“
PN 16

Flange Bolts
CODE PN DN C4 D K L kg €
mm mm mm mm N° Thr.
422015016 15 - (1/2”) 16 95 65 14 4 M 12 0,8 1 20,94
422020016 20 - (3/4”) 18 105 75 14 4 M 12 1,1 1 21,73
422025016 PN10=16=25=40 25 - (1”) 18 115 85 14 4 M 12 1,4 1 23,30
422032016 32 - (1”1/4) 18 140 100 18 4 M 16 2 1 31,45
422040016 40 - (1”1/2) 18 150 110 18 4 M 16 2,4 1 35,82
422050016 50 - (2”) 18 165 125 18 4 M 16 2,9 1 48,05
422065016 65 - (2”1/2) 18 185 145 18 8 M 16 3,7 1 60,03
422080016 80 - (3”) 20 200 160 18 8 M 16 4,6 1 75,46
422100016 PN10=16 100 - (4”) 20 220 180 18 8 M 16 5,7 1 94,24
422125016 125 - (5”) 22 250 210 18 8 M 16 8,1 1 131,24
422150016 150 - (6”) 22 285 240 22 8 M 20 10,5 1 187,40
422200016 200 - (8”) 24 340 295 22 12 M 20 16,5 1 326,96
422250016 250 - (10”) 26 405 355 26 12 M 24 25 1 494,52
422300016 300 - (12”) 28 460 410 26 12 M 24 35 1 714,61
422350016 PN16 350 - (14”) 30 520 470 26 16 M 24 48 1 on demand
422400016 400 - (16”) 32 580 525 30 16 M 27 63,5 1 on demand
422450016 450 - (18”) 40 640 585 30 20 M 27 96,5 1 on demand
422500016 500 - (20”) 44 715 650 33 20 M 30 133 1 on demand

1/2025
