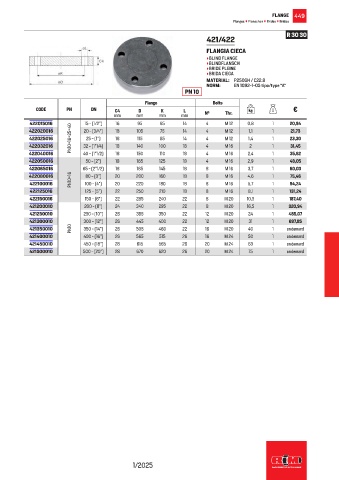

Page 451 - RACCORDERIEMETALLICHE - LISTINO 2025

FLANGE 449
Flanges • Flanschen • Brides • Bridas

R 30 30
421/422
FLANGIA CIECA
• BLIND FLANGE
• BLINDFLANSCH
• BRIDE PLEINE
• BRIDA CIEGA
MATERIAL: P250GH / C22.8
NORM: EN 1092-1-05 tipo/type “A“
PN 10

Flange Bolts
CODE PN DN C4 D K L kg €
mm mm mm mm N° Thr.
422015016 15 - (1/2”) 16 95 65 14 4 M 12 0,8 1 20,94
422020016 20 - (3/4”) 18 105 75 14 4 M 12 1,1 1 21,73
422025016 PN10=16=25=40 25 - (1”) 18 115 85 14 4 M 12 1,4 1 23,30
422032016 32 - (1”1/4) 18 140 100 18 4 M 16 2 1 31,45
422040016 40 - (1”1/2) 18 150 110 18 4 M 16 2,4 1 35,82
422050016 50 - (2”) 18 165 125 18 4 M 16 2,9 1 48,05
422065016 65 - (2”1/2) 18 185 145 18 8 M 16 3,7 1 60,03
422080016 80 - (3”) 20 200 160 18 8 M 16 4,6 1 75,46
422100016 PN10=16 100 - (4”) 20 220 180 18 8 M 16 5,7 1 94,24
422125016 125 - (5”) 22 250 210 18 8 M 16 8,1 1 131,24
422150016 150 - (6”) 22 285 240 22 8 M 20 10,5 1 187,40
421200010 200 - (8”) 24 340 295 22 8 M 20 16,5 1 320,94
421250010 250 - (10”) 26 395 350 22 12 M 20 24 1 485,07
421300010 300 - (12”) 26 445 400 22 12 M 20 31 1 697,85
421350010 PN10 350 - (14”) 26 505 460 22 16 M 20 40 1 on demand
421400010 400 - (16”) 26 565 515 26 16 M 24 50 1 on demand
421450010 450 - (18”) 28 615 565 26 20 M 24 63 1 on demand
421500010 500 - (20”) 28 670 620 26 20 M 24 75 1 on demand

1/2025
