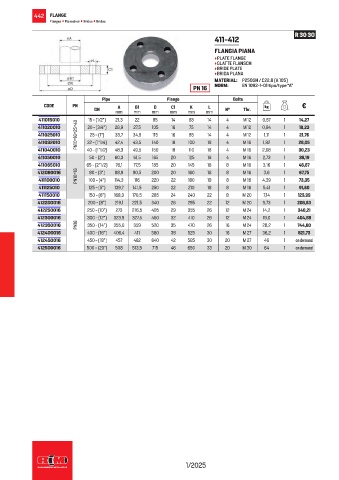

Page 444 - RACCORDERIEMETALLICHE - LISTINO 2025

442 FLANGE
Flanges • Flanschen • Brides • Bridas

R 30 30
411-412
FLANGIA PIANA
• PLATE FLANGE
• GLATTE FLANSCH
• BRIDE PLATE
• BRIDA PLANA
MATERIAL: P250GH / C22.8 (A 105)
PN 16 NORM: EN 1092-1-01 tipo/type “A”

Pipe Flange Bolts
CODE PN A B1 D C1 K L kg €
DN mm mm mm mm mm mm N° Thr.

411015010 15 - (1/2”) 21,3 22 95 14 65 14 4 M 12 0,67 1 14,27
411020010 20 - (3/4”) 26,9 27,5 105 16 75 14 4 M 12 0,94 1 18,23
411025010 PN10=16=25=40 25 - (1”) 33,7 34,5 115 16 85 14 4 M 12 1,11 1 21,76
411032010 32 - (1”1/4) 42,4 43,5 140 18 100 18 4 M 16 1,82 1 28,05
411040010 40 - (1”1/2) 48,3 49,5 150 18 110 18 4 M 16 2,08 1 30,23
411050010 50 - (2”) 60,3 61,5 165 20 125 18 4 M 16 2,73 1 38,19
411065010 65 - (2”1/2) 76,1 77,5 185 20 145 18 8 M 16 3,16 1 46,67
412080016 80 - (3”) 88,9 90,5 200 20 160 18 8 M 16 3,6 1 67,75
411100010 PN10=16 100 - (4”) 114,3 116 220 22 180 18 8 M 16 4,39 1 73,35
411125010 125 - (5”) 139,7 141,5 250 22 210 18 8 M 16 5,41 1 91,60
411150010 150 - (6”) 168,3 170,5 285 24 240 22 8 M 20 7,14 1 123,99
412200016 200 - (8”) 219,1 221,5 340 26 295 22 12 M 20 9,73 1 208,63
412250016 250 - (10”) 273 276,5 405 29 355 26 12 M 24 14,2 1 340,21
412300016 300 - (12”) 323,9 327,5 460 32 410 26 12 M 24 19,0 1 404,88
412350016 PN16 350 - (14”) 355,6 359 520 35 470 26 16 M 24 28,2 1 744,60
412400016 400 - (16”) 406,4 411 580 38 525 30 16 M 27 36,2 1 821,73
412450016 450 - (18”) 457 462 640 42 585 30 20 M 27 46 1 on demand
412500016 500 - (20”) 508 513,5 715 46 650 33 20 M 30 64 1 on demand

1/2025
