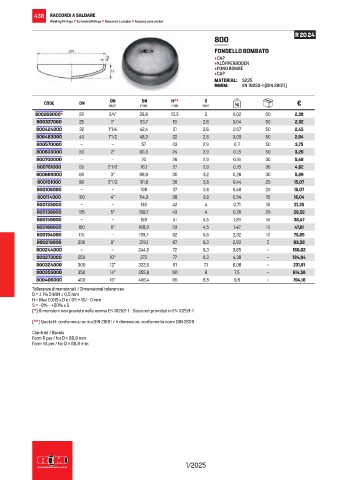

Page 440 - RACCORDERIEMETALLICHE - LISTINO 2025

438 RACCORDI A SALDARE
Welding fittings • Schweissfittings • Raccords à souder • Racores para soldar

R 20 24
800
FONDELLO BOMBATO
• CAP
• KLÖPPERBODEN
• FOND BOMBÉ
• CAP
MATERIAL: S235
NORM: EN 10253-1 (DIN 28011)

DN
S
CODE DN inch DN H** mm kg €
mm
mm
800269000* 20 3/4” 26,9 13,3 2 0,02 50 2,39
800337000 25 1” 33,7 19 2,6 0,04 50 2,32
800424000 32 1”1/4 42,4 21 2,6 0,07 50 2,45
800483000 40 1”1/2 48,3 22 2,6 0,09 50 2,94
800570000 - - 57 23 2,9 0,11 50 3,75
800603000 50 2” 60,3 24 2,9 0,13 50 3,20
800700000 - - 70 26 2,9 0,16 30 5,48
800761000 65 2”1/2 76,1 27 2,9 0,18 30 4,62
800889000 80 3” 88,9 30 3,2 0,26 30 5,89
800101000 90 3”1/2 101,6 36 3,6 0,44 20 15,07
800108000 - - 108 37 3,6 0,48 20 15,07
800114000 100 4” 114,3 38 3,6 0,54 15 16,04
800133000 - - 133 42 4 0,71 15 21,35
800139000 125 5” 139,7 43 4 0,78 20 29,52
800159000 - - 159 51 4,5 1,29 15 38,47
800168000 150 6” 168,3 53 4,5 1,42 10 47,61
800194000 175 - 193,7 62 5,6 2,32 10 75,65
800219000 200 8” 219,1 67 6,3 2,83 5 83,58
800244000 - - 244,5 72 6,3 3,65 - 160,02
800273000 250 10” 273 77 6,3 4,38 - 194,84
800324000 300 12” 323,9 91 7,1 6,08 - 231,91
800355000 350 14” 355,6 101 8 7,5 - 614,56
800406000 400 16” 406,4 115 8,8 9,8 - 794,18
Tolleranze dimensionali / Dimensional tolerances
D = ± 1% D MIN ± 0,5 mm
H = Max 0,015 x D e / OR + 10/- 0 mm
S = -0% - +20% x S
(*) Dimensioni non previste nella norma EN 10253-1 - Sizes not provided in EN 10253-1
(**) Quota H: conforme a norma DIN 28011 / H dimension: conforme to norm DIN 28011
Cianfrini / Bevels
Form R per / for D ≤ 88,9 mm
Form YA per / for D ≥ 88,9 mm
