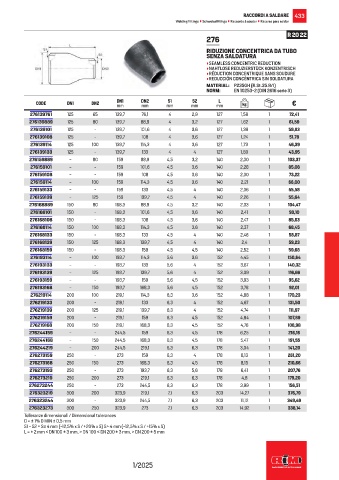

Page 435 - RACCORDERIEMETALLICHE - LISTINO 2025
P. 435
RACCORDI A SALDARE 433
Welding fittings • Schweissfittings • Raccords à souder • Racores para soldar
R 20 22
276
RIDUZIONE CONCENTRICA DA TUBO
SENZA SALDATURA
• SEAMLESS CONCENTRIC REDUCTION
• NAHTLOSE REDUZIERSTÜCK KONZENTRISCH
• RÉDUCTION CONCENTRIQUE SANS SOUDURE
• REDUCCIÓN CONCÉNTRICA SIN SOLDATURA
MATERIAL: P235GH (R.St.35.8/I)
NORM: EN 10253-2 (DIN 2616 serie 3)
S1
L
S2
CODE DN1 DN2 DN1 DN2 mm mm mm kg €
mm
mm
276139761 125 65 139,7 76,1 4 2,9 127 1,58 1 72,41
276139889 125 80 139,7 88,9 4 3,2 127 1,62 1 61,59
276139101 125 - 139,7 101,6 4 3,6 127 1,38 1 59,83
276139108 125 - 139,7 108 4 3,6 127 1,24 1 51,78
276139114 125 100 139,7 114,3 4 3,6 127 1,73 1 46,39
276139133 125 - 139,7 133 4 4 127 1,80 1 43,95
276159889 - 80 159 88,9 4,5 3,2 140 2,30 1 103,37
276159101 - - 159 101,6 4,5 3,6 140 2,28 1 85,08
276159108 - - 159 108 4,5 3,6 140 2,30 1 73,22
276159114 - 100 159 114,3 4,5 3,6 140 2,21 1 66,00
276159133 - - 159 133 4,5 4 140 2,36 1 55,58
276159139 - 125 159 139,7 4,5 4 140 2,26 1 55,64
276168889 150 80 168,3 88,9 4,5 3,2 140 2,33 1 104,47
276168101 150 - 168,3 101,6 4,5 3,6 140 2,41 1 93,10
276168108 150 - 168,3 108 4,5 3,6 140 2,47 1 85,63
276168114 150 100 168,3 114,3 4,5 3,6 140 2,37 1 68,45
276168133 150 - 168,3 133 4,5 4 140 2,46 1 58,87
276168139 150 125 168,3 139,7 4,5 4 140 2,4 1 59,23
276168159 150 - 168,3 159 4,5 4,5 140 2,52 1 59,68
276193114 - 100 193,7 114,3 5,6 3,6 152 4,45 1 150,64
276193133 - - 193,7 133 5,6 4 152 3,67 1 140,32
276193139 - 125 193,7 139,7 5,6 4 152 3,09 1 116,66
276193159 - - 193,7 159 5,6 4,5 152 3,93 1 95,62
276193168 - 150 193,7 168,3 5,6 4,5 152 3,78 1 92,01
276219114 200 100 219,1 114,3 6,3 3,6 152 4,88 1 170,23
276219133 200 - 219,1 133 6,3 4 152 4,67 1 131,50
276219139 200 125 219,1 139,7 6,3 4 152 4,74 1 111,97
276219159 200 - 219,1 159 6,3 4,5 152 4,84 1 107,89
276219168 200 150 219,1 168,3 6,3 4,5 152 4,76 1 108,98
276244159 - - 244,5 159 6,3 4,5 178 6,25 1 216,16
276244168 - 150 244,5 168,3 6,3 4,5 178 5,47 1 191,55
276244219 - 200 244,5 219,1 6,3 6,3 178 3,04 1 141,20
276273159 250 - 273 159 6,3 4 178 8,13 1 261,20
276273168 250 150 273 168,3 6,3 4,5 178 8,15 1 210,66
276273193 250 - 273 193,7 6,3 5,6 178 6,41 1 207,76
276273219 250 200 273 219,1 6,3 6,3 178 4,8 1 179,20
276273244 250 - 273 244,5 6,3 6,3 178 3,99 1 156,51
276323219 300 200 323,9 219,1 7,1 6,3 203 14,27 1 376,79
276323244 300 - 323,9 244,5 7,1 6,3 203 11,12 1 349,49
276323273 300 250 323,9 273 7,1 6,3 203 14,92 1 338,14
Tolleranze dimensionali / Dimensional tolerances
D = ± 1% D MIN ± 0,5 mm
S1 - S2 = S≤ 4 mm (-12,5% x S / +20% x S) S> 4 mm (-12,5% x S / +15% x S)
L = ± 2 mm ≤ DN 100 ± 3 mm, > DN 100 ≤ DN 200 ± 3 mm, > DN 200 ± 5 mm
1/2025
