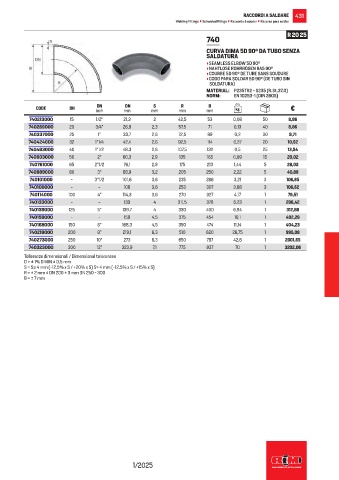

Page 433 - RACCORDERIEMETALLICHE - LISTINO 2025

RACCORDI A SALDARE 431
Welding fittings • Schweissfittings • Raccords à souder • Racores para soldar

R 20 25
740
CURVA DIMA 5D 90° DA TUBO SENZA
SALDATURA
• SEAMLESS ELBOW 5D 90°
• NAHTLOSE ROHRBÖGEN BA5 90°
• COURBE 5D 90° DE TUBE SANS SOUDURE
• CODO PARA SOLDAR 5D 90° (DE TUBO SIN
SOLDATURA)
MATERIAL: P235TR2 - S235 (R.St.37.0)
NORM: EN 10253-1 (DIN 2605)

R
B
S
DN
CODE DN inch DN mm mm mm kg €
mm
740213000 15 1/2” 21,3 2 42,5 53 0,08 50 8,86
740269000 20 3/4” 26,9 2,3 57,5 71 0,13 40 8,86
740337000 25 1” 33,7 2,6 72,5 89 0,2 30 9,71
740424000 32 1”1/4 42,4 2,6 92,5 114 0,37 20 10,92
740483000 40 1”1/2 48,3 2,6 107,5 132 0,5 25 13,54
740603000 50 2” 60,3 2,9 135 165 0,89 15 20,02
740761000 65 2”1/2 76,1 2,9 175 213 1,44 5 28,03
740889000 80 3” 88,9 3,2 205 250 2,22 5 40,88
740101000 - 3”1/2 101,6 3,6 235 286 3,21 3 106,85
740108000 - - 108 3,6 253 307 3,68 3 106,62
740114000 100 4” 114,3 3,6 270 327 4,17 1 79,51
740133000 - - 133 4 311,5 378 6,23 1 296,42
740139000 125 5” 139,7 4 330 400 6,94 1 312,88
740159000 - - 159 4,5 375 454 10,1 1 402,28
740168000 150 6” 168,3 4,5 390 474 11,14 1 404,23
740219000 200 8” 219,1 6,3 510 620 26,75 1 995,08
740273000 250 10” 273 6,3 650 787 42,8 1 2001,65
740323000 300 12” 323,9 7,1 775 937 70 1 3202,06
Tolleranze dimensionali / Dimensional tolerances
D = ± 1% D MIN ± 0,5 mm
S = S≤ 4 mm (-12,5% x S / +20% x S) S> 4 mm (-12,5% x S / +15% x S)
R = ± 2 mm ≤ DN 200 ± 3 mm DN 250 - 300
B = ± 7 mm
