Page 438 - RACCORDERIEMETALLICHE - LISTINO 2025

436 RACCORDI A SALDARE
Welding fittings • Schweissfittings • Raccords à souder • Racores para soldar

R 20 23
200 ISO

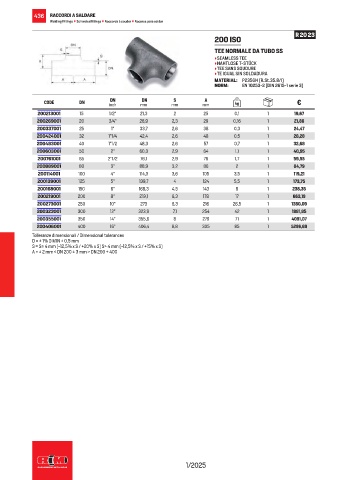

TEE NORMALE DA TUBO SS
• SEAMLESS TEE
• NAHTLOSE T-STÜCK
• TEE SANS SOUDURE
• TE IGUAL SIN SOLDADURA
MATERIAL: P235GH (R.St.35.8/I)
NORM: EN 10253-2 (DIN 2615-1 serie 3)

A
DN
S
CODE DN inch DN mm mm kg €
mm
200213001 15 1/2” 21,3 2 25 0,1 1 19,67
200269001 20 3/4” 26,9 2,3 29 0,16 1 21,86
200337001 25 1” 33,7 2,6 38 0,3 1 24,47
200424001 32 1”1/4 42,4 2,6 48 0,5 1 28,28
200483001 40 1”1/2 48,3 2,6 57 0,7 1 32,68
200603001 50 2” 60,3 2,9 64 1,1 1 40,95
200761001 65 2”1/2 76,1 2,9 76 1,7 1 59,55
200889001 80 3” 88,9 3,2 86 2 1 84,79
200114001 100 4” 114,3 3,6 105 3,5 1 119,21
200139001 125 5” 139,7 4 124 5,5 1 173,75
200168001 150 6” 168,3 4,5 143 8 1 238,35
200219001 200 8” 219,1 6,3 178 17 1 663,19
200273001 250 10” 273 6,3 216 26,5 1 1380,09
200323001 300 12” 323,9 7,1 254 42 1 1881,85
200355001 350 14” 355,6 8 279 71 1 4091,07
200406001 400 16” 406,4 8,8 305 85 1 5296,69
Tolleranze dimensionali / Dimensional tolerances
D = ± 1% D MIN ± 0,5 mm
S = S≤ 4 mm (-12,5% x S / +20% x S) S> 4 mm (-12,5% x S / +15% x S)
A = ± 2 mm ≤ DN 200 ± 3 mm > DN 200 ÷ 400

1/2025
