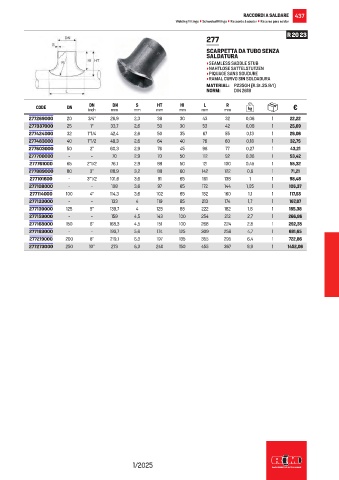

Page 439 - RACCORDERIEMETALLICHE - LISTINO 2025

RACCORDI A SALDARE 437
Welding fittings • Schweissfittings • Raccords à souder • Racores para soldar

R 20 23
277
SCARPETTA DA TUBO SENZA
SALDATURA
• SEAMLESS SADDLE STUB
• NAHTLOSE SATTELSTUTZEN
• PIQUAGE SANS SOUDURE
• RAMAL CURVO SIN SOLDADURA
MATERIAL: P235GH (R.St.35.8/I)
NORM: DIN 2618

HT
S
DN
L
HI
R
CODE DN inch DN mm mm mm mm mm kg €
mm
277269000 20 3/4” 26,9 2,3 38 30 43 32 0,06 1 22,22
277337000 25 1” 33,7 2,6 50 30 53 42 0,08 1 25,69
277424000 32 1”1/4 42,4 2,6 50 35 67 55 0,13 1 29,06
277483000 40 1”1/2 48,3 2,6 64 40 76 60 0,18 1 32,75
277603000 50 2” 60,3 2,9 76 45 96 77 0,27 1 43,21
277700000 - - 70 2,9 70 50 112 92 0,36 1 53,42
277761000 65 2”1/2 76,1 2,9 88 50 121 100 0,45 1 55,32
277889000 80 3” 88,9 3,2 88 60 142 122 0,6 1 71,21
277101600 - 3”1/2 101,6 3,6 91 65 161 138 1 1 98,48
277108000 - - 108 3,6 97 65 172 144 1,05 1 106,37
277114000 100 4” 114,3 3,6 102 65 182 160 1,1 1 117,53
277133000 - - 133 4 119 85 213 174 1,7 1 167,87
277139000 125 5” 139,7 4 125 85 222 182 1,8 1 185,38
277159000 - - 159 4,5 143 100 254 212 2,7 1 266,86
277168000 150 6” 168,3 4,5 151 100 268 224 2,8 1 292,35
277193000 - - 193,7 5,6 174 125 309 258 4,7 1 681,65
277219000 200 8” 219,1 6,3 197 135 355 295 6,4 1 722,86
277273000 250 10” 273 6,3 240 150 455 367 9,9 1 1452,06

1/2025
