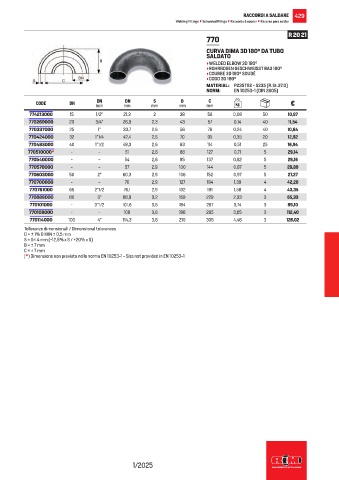

Page 431 - RACCORDERIEMETALLICHE - LISTINO 2025

RACCORDI A SALDARE 429
Welding fittings • Schweissfittings • Raccords à souder • Racores para soldar

R 20 21
770
CURVA DIMA 3D 180° DA TUBO
SALDATO
• WELDED ELBOW 3D 180°
• ROHRBOGEN GESCHWEISST BA3 180°
• COURBE 3D 180° SOUDÉ
• CODO 3D 180°
MATERIAL: P235TR2 - S235 (R.St.37.0)
NORM: EN 10253-1 (DIN 2605)

C
S
DN
B
CODE DN inch DN mm mm mm kg €
mm
774213000 15 1/2” 21,3 2 38 56 0,08 50 10,87
770269000 20 3/4” 26,9 2,3 43 57 0,14 40 11,54
770337000 25 1” 33,7 2,6 56 76 0,24 40 10,84
770424000 32 1”1/4 42,4 2,6 70 95 0,35 20 12,92
770483000 40 1”1/2 48,3 2,6 83 114 0,51 25 16,94
770510000* - - 51 2,6 88 127 0,71 5 29,14
770540000 - - 54 2,6 95 137 0,82 5 29,16
770570000 - - 57 2,9 100 144 0,87 5 28,89
770603000 50 2” 60,3 2,9 106 152 0,97 5 27,27
770700000 - - 70 2,9 127 184 1,39 4 42,20
770761000 65 2”1/2 76,1 2,9 132 191 1,58 4 43,35
770889000 80 3” 88,9 3,2 159 229 2,33 3 65,33
770101000 - 3”1/2 101,6 3,6 184 267 3,74 3 89,10
770108000 - - 108 3,6 196 285 3,85 3 112,40
770114000 100 4” 114,3 3,6 210 305 4,46 3 126,02
Tolleranze dimensionali / Dimensional tolerances
D = ± 1% D MIN ± 0,5 mm
S = S≤ 4 mm (-12,5% x S / +20% x S)
B = ± 7 mm
C = ± 7 mm
(*) Dimensione non prevista nella norma EN 10253-1 - Size not provided in EN 10253-1

1/2025
