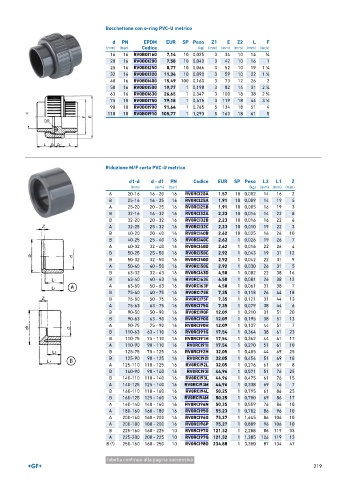

Page 219 - GEORGFISCHER - LISTINO 899

Bocchettone con o-ring PVC-U metrico
d PN EPDM EUR SP Peso Z1 E Z2 L F
(mm) (bar) Codice (kg) (mm) (mm) (mm) (mm) (inch)
16 16 RV0BOI160 7,14 10 0,025 3 34 10 14 3 ∕4
20 16 RV0BOI200 7,58 10 0,040 3 42 10 16 1
25 16 RV0BOI250 8,77 10 0,066 3 52 10 19 1 ∕4
1
32 16 RV0BOI320 11,34 10 0,090 3 59 10 22 1 ∕2
1
40 16 RV0BOI400 15,49 100 0,160 3 73 12 26 2
50 16 RV0BOI500 19,77 1 0,198 3 82 14 31 2 ∕4
1
63 16 RV0BOI630 26,65 1 0,347 3 100 18 38 2 ∕4
3
75 10 RV0BOI750 79,18 1 0,575 3 119 18 44 3 ∕2
1
90 10 RV0BOI900 91,64 1 0,765 5 134 18 51 4
110 10 RV0BOI910 105,77 1 1,293 5 163 18 61 5

Riduzione M/F corta PVC-U metrico

d1-d d - d1 PN Codice EUR SP Peso L2 L1 Z
(mm) (mm) (bar) (kg) (mm) (mm) (mm)
A 20-16 16 - 20 16 RV0RCI20A 1,57 10 0,002 14 16 2
B 25-16 16 - 25 16 RV0RCI25A 1,91 10 0,009 14 19 5
A 25-20 20 - 25 16 RV0RCI25B 1,91 10 0,005 16 19 3
B 32-16 16 - 32 16 RV0RCI32A 2,23 10 0,014 14 22 8
B 32-20 20 - 32 16 RV0RCI32B 2,23 10 0,016 16 22 6
A 32-25 25 - 32 16 RV0RCI32C 2,23 10 0,010 19 22 3
B 40-20 20 - 40 16 RV0RCI40B 2,62 10 0,025 16 26 10
B 40-25 25 - 40 16 RV0RCI40C 2,62 1 0,026 19 26 7
A 40-32 32 - 40 16 RV0RCI40D 2,62 1 0,016 22 26 4
B 50-25 25 - 50 16 RV0RCI50C 2,92 1 0,043 19 31 12
B 50-32 32 - 50 16 RV0RCI50D 2,92 1 0,042 22 31 9
A 50-40 40 - 50 16 RV0RCI50E 2,92 1 0,030 26 31 5
B 63-32 32 - 63 16 RV0RCI63D 4,50 1 0,082 22 38 16
B 63-40 40 - 63 16 RV0RCI63E 4,50 1 0,081 26 38 12
A 63-50 50 - 63 16 RV0RCI63F 4,50 1 0,061 31 38 7
B 75-40 40 - 75 16 RV0RCI75E 7,35 1 0,118 26 44 18
B 75-50 50 - 75 16 RV0RCI75F 7,35 1 0,121 31 44 13
A 75-63 63 - 75 16 RV0RCI75G 7,35 1 0,079 38 44 6
B 90-50 50 - 90 16 RV0RCI90F 12,09 1 0,210 31 51 20
B 90-63 63 - 90 16 RV0RCI90G 12,09 1 0,195 38 51 13
A 90-75 75 - 90 16 RV0RCI90H 12,09 1 0,137 44 51 7
B 110-63 63 - 110 16 RV0RCI91G 17,54 1 0,364 38 61 23
B 110-75 75 - 110 16 RV0RCI91H 17,54 1 0,362 44 61 17
A 110-90 90 - 110 16 RV0RCI91I 17,54 1 0,270 51 61 10
B 125-75 75 - 125 16 RV0RCI92H 32,05 1 0,405 44 69 25
B 125-90 90 - 125 16 RV0RCI92I 32,05 1 0,454 51 69 18
A 125-110 110 - 125 16 RV0RCI92L 32,05 1 0,276 61 69 8
B 140-90 90 - 140 16 RV0RCI93I 44,96 1 0,571 51 76 25
B 140-110 110 - 140 16 RV0RCI93L 44,96 1 0,475 61 76 15
A 140-125 125 - 140 16 RV0RCI93M 44,96 1 0,338 69 76 7
B 160-110 110 - 160 16 RV0RCI94L 50,25 1 0,795 61 86 25
B 160-125 125 - 160 16 RV0RCI94M 50,25 1 0,700 69 86 17
A 160-140 140 - 160 16 RV0RCI94N 50,25 1 0,559 76 86 10
A 180-160 160 - 180 16 RV0RCI95O 55,23 1 0,702 86 96 10
A 200-160 160 - 200 16 RV0RCI96O 75,27 1 1,645 86 106 10
A 200-180 180 - 200 16 RV0RCI96P 75,27 1 0,889 96 106 10
B 225-160 160 - 225 10 RV0RCI97O 121,32 1 2,288 86 119 33
A 225-200 200 - 225 10 RV0RCI97Q 121,32 1 1,385 106 119 13
B (*) 250-160 160 - 250 10 RV0RCI98O 234,88 1 3,300 87 134 47

tabella continua alla pagina successiva
