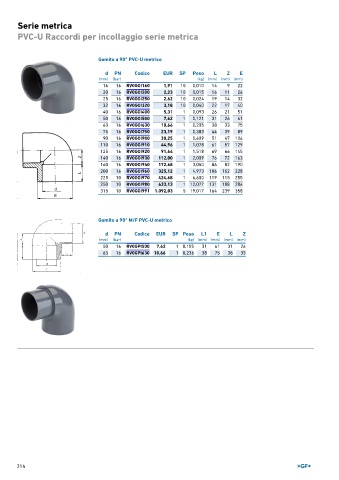

Page 214 - GEORGFISCHER - LISTINO 899

Serie metrica

PVC-U Raccordi per incollaggio serie metrica

Gomito a 90° PVC-U metrico

d PN Codice EUR SP Peso L Z E
(mm) (bar) (kg) (mm) (mm) (mm)
16 16 RV0GOI160 1,91 10 0,010 14 9 22
20 16 RV0GOI200 2,23 10 0,015 16 11 26
25 16 RV0GOI250 2,62 10 0,024 19 14 32
32 16 RV0GOI320 3,18 10 0,040 22 17 40
40 16 RV0GOI400 5,31 1 0,093 26 21 51
50 16 RV0GOI500 7,62 1 0,121 31 26 61
63 16 RV0GOI630 10,66 1 0,205 38 33 75
75 16 RV0GOI750 23,19 1 0,383 44 39 89
90 16 RV0GOI900 30,25 1 0,609 51 47 106
110 16 RV0GOI910 44,96 1 1,078 61 57 129
125 16 RV0GOI920 91,64 1 1,518 69 66 145
140 16 RV0GOI930 112,00 1 2,009 76 72 163
160 16 RV0GOI940 172,68 1 3,050 86 82 190
200 16 RV0GOI960 325,12 1 4,973 106 102 228
225 10 RV0GOI970 424,68 1 6,600 119 115 255
250 10 RV0GOI980 633,13 1 12,077 131 188 286
315 10 RV0GOI991 1.092,03 5 19,017 164 239 358

Gomito a 90° M/F PVC-U metrico

d PN Codice EUR SP Peso L1 E L Z
(mm) (bar) (kg) (mm) (mm) (mm) (mm)
50 16 RV0GPI500 7,62 1 0,155 31 61 31 26
63 16 RV0GPI630 10,66 1 0,236 38 75 38 33

214
