P. 217

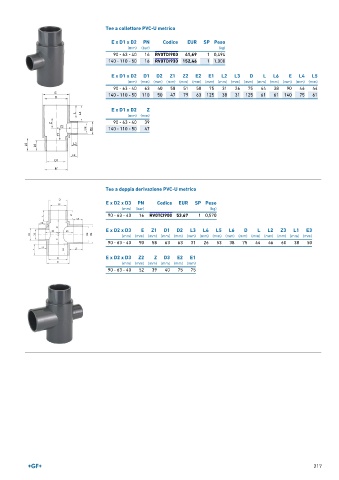

Tee a collettore PVC-U metrico
E x D1 x D2 PN Codice EUR SP Peso
(mm) (bar) (kg)
90 - 63 - 40 16 RV0TDI900 41,69 1 0,494
140 - 110 - 50 16 RV0TDI930 152,46 1 1,000
E x D1 x D2 D1 D2 Z1 Z2 E2 E1 L2 L3 D L L6 E L4 L5
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
90 - 63 - 40 63 40 58 51 50 75 31 26 75 44 38 90 46 44
140 - 110 - 50 110 50 47 79 63 125 38 31 125 61 61 140 75 61
E x D1 x D2 Z
(mm) (mm)
90 - 63 - 40 39
140 - 110 - 50 47
Tee a doppia derivazione PVC-U metrico
E x D2 x D3 PN Codice EUR SP Peso
(mm) (bar) (kg)
90 - 63 - 40 16 RV0TCI900 53,67 1 0,570
E x D2 x D3 E Z1 D1 D2 L3 L4 L5 L6 D L L2 Z3 L1 E3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
90 - 63 - 40 90 58 63 63 31 26 53 38 75 44 46 60 38 50
E x D2 x D3 Z2 Z D3 E2 E1
(mm) (mm) (mm) (mm) (mm) (mm)
90 - 63 - 40 52 39 40 75 75
217
