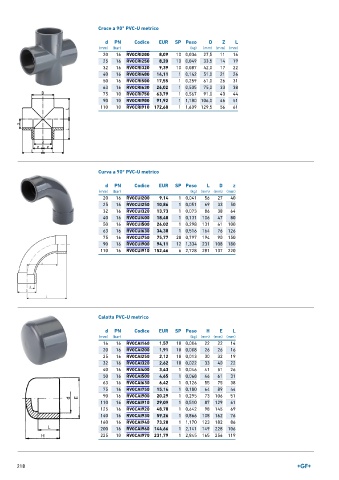

Page 218 - GEORGFISCHER - LISTINO 899

Croce a 90° PVC-U metrico
d PN Codice EUR SP Peso D Z L
(mm) (bar) (kg) (mm) (mm) (mm)
20 16 RV0CRI200 8,09 10 0,036 27,5 11 16
25 16 RV0CRI250 8,20 10 0,049 33,5 14 19
32 16 RV0CRI320 9,39 10 0,087 42,0 17 22
40 16 RV0CRI400 14,11 1 0,142 51,0 21 26
50 16 RV0CRI500 17,55 1 0,259 61,0 26 31
63 16 RV0CRI630 26,02 1 0,505 75,0 33 38
75 10 RV0CRI750 63,79 1 0,567 91,0 40 44
90 10 RV0CRI900 91,92 1 1,180 106,0 46 51
110 10 RV0CRI910 172,68 1 1,609 129,5 56 61

Curva a 90° PVC-U metrico

d PN Codice EUR SP Peso L D z
(mm) (bar) (kg) (mm) (mm) (mm)
20 16 RV0CUI200 9,14 1 0,041 56 27 40
25 16 RV0CUI250 10,86 1 0,051 69 33 50
32 16 RV0CUI320 13,73 1 0,073 86 38 64
40 16 RV0CUI400 18,40 1 0,131 106 47 80
50 16 RV0CUI500 26,02 1 0,298 131 61 100
63 16 RV0CUI630 34,38 1 0,516 164 76 126
75 16 RV0CUI750 75,77 20 0,797 194 90 150
90 16 RV0CUI900 94,11 12 1,334 231 108 180
110 16 RV0CUI910 152,46 6 2,728 281 137 220

Calotta PVC-U metrico

d PN Codice EUR SP Peso H E L
(mm) (bar) (kg) (mm) (mm) (mm)
16 16 RV0CAI160 1,57 10 0,004 22 22 14
20 16 RV0CAI200 1,91 10 0,008 26 26 16
25 16 RV0CAI250 2,12 10 0,013 30 32 19
32 16 RV0CAI320 2,62 10 0,022 33 40 22
40 16 RV0CAI400 3,43 1 0,046 41 51 26
50 16 RV0CAI500 4,65 1 0,068 46 61 31
63 16 RV0CAI630 6,42 1 0,126 55 75 38
75 16 RV0CAI750 15,14 1 0,180 64 89 44
90 16 RV0CAI900 20,29 1 0,295 73 106 51
110 16 RV0CAI910 29,09 1 0,510 87 129 61
125 16 RV0CAI920 48,70 1 0,642 98 145 69
140 16 RV0CAI930 59,26 1 0,866 108 162 76
160 16 RV0CAI940 73,28 1 1,170 123 182 86
200 16 RV0CAI960 144,66 1 2,141 149 228 106
225 10 RV0CAI970 231,79 1 2,845 165 256 119

218
