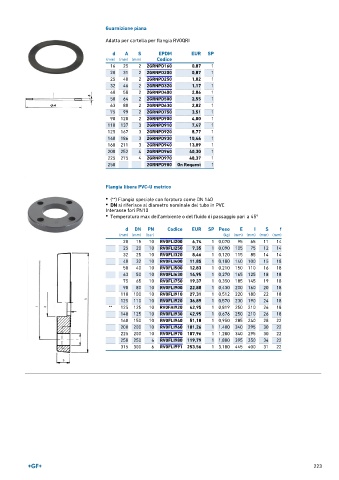

Page 223 - GEORGFISCHER - LISTINO 899

Guarnizione piana
Adatta per cartella per flangia RV0QRI

d A S EPDM EUR SP
(mm) (mm) (mm) Codice
16 25 2 2GRNPD160 0,87 1
20 31 2 2GRNPD200 0,87 1
25 40 2 2GRNPD250 1,02 1
32 46 2 2GRNPD320 1,17 1
40 58 2 2GRNPD400 2,06 1
50 64 2 2GRNPD500 2,55 1
63 80 2 2GRNPD630 2,82 1
75 99 2 2GRNPD750 3,51 1
90 120 2 2GRNPD900 4,00 1
110 137 3 2GRNPD910 7,47 1
125 167 3 2GRNPD920 8,77 1
140 186 3 2GRNPD930 10,44 1
160 211 3 2GRNPD940 13,89 1
200 252 4 2GRNPD960 40,30 1
225 275 4 2GRNPD970 48,37 1
250 2GRNPD980 On Request 1

Flangia libera PVC-U metrico

• (**) Flangia speciale con foratura come DN 140
• DN si riferisce al diametro nominale del tubo in PVC
Interasse fori PN10
• Temperatura max dell'ambiente o del fluido di passaggio pari a 45°

d DN PN Codice EUR SP Peso E I S f
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
20 15 10 RV0FLI200 6,74 1 0,070 95 65 11 14
25 20 10 RV0FLI250 7,35 1 0,090 105 75 12 14
32 25 10 RV0FLI320 8,46 1 0,120 115 85 14 14
40 32 10 RV0FLI400 11,85 1 0,180 140 100 15 18
50 40 10 RV0FLI500 12,83 1 0,210 150 110 16 18
63 50 10 RV0FLI630 14,95 1 0,270 165 125 18 18
75 65 10 RV0FLI750 19,37 1 0,350 185 145 19 18
90 80 10 RV0FLI900 22,88 1 0,430 200 160 20 18
110 100 10 RV0FLI910 27,31 1 0,512 220 180 22 18
125 110 10 RV0FLI920 36,89 1 0,570 230 190 24 18
** 125 125 10 RV0FAI920 42,95 1 0,819 250 210 26 18
140 125 10 RV0FLI930 42,95 1 0,676 250 210 26 18
160 150 10 RV0FLI940 51,18 1 0,950 285 240 28 22
200 200 10 RV0FLI960 101,26 1 1,400 340 295 30 22
225 200 10 RV0FLI970 107,96 1 1,280 340 295 30 22
250 250 6 RV0FLI980 119,79 1 1,800 395 350 34 22
315 300 6 RV0FLI991 253,56 1 3,180 445 400 31 22

223
