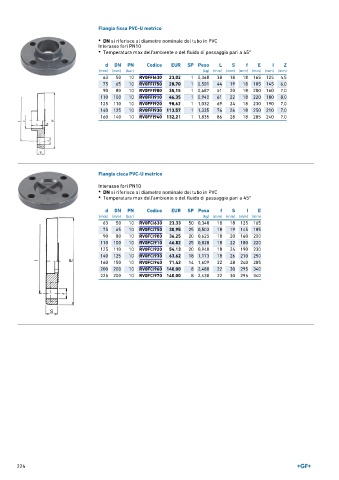

Page 224 - GEORGFISCHER - LISTINO 899

Flangia fissa PVC-U metrico
• DN si riferisce al diametro nominale del tubo in PVC
Interasse fori PN10
• Temperatura max dell'ambiente o del fluido di passaggio pari a 45°

d DN PN Codice EUR SP Peso L S f E I Z
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
63 50 10 RV0FFI630 23,02 1 0,368 38 18 18 165 125 4,5
75 65 10 RV0FFI750 28,70 1 0,501 44 19 18 185 145 6,0
90 80 10 RV0FFI900 35,15 1 0,687 51 20 18 200 160 7,0
110 100 10 RV0FFI910 46,35 1 0,940 61 22 18 220 180 8,0
125 110 10 RV0FFI920 98,62 1 1,032 69 24 18 230 190 7,0
140 125 10 RV0FFI930 113,57 1 1,335 76 26 18 250 210 7,0
160 140 10 RV0FFI940 132,21 1 1,835 86 28 18 285 240 7,0

Flangia cieca PVC-U metrico
Interasse fori PN10
• DN si riferisce al diametro nominale del tubo in PVC
• Temperatura max dell'ambiente o del fluido di passaggio pari a 45°

d DN PN Codice EUR SP Peso f S I E
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
63 50 10 RV0FCI630 23,33 50 0,348 18 18 125 165
75 65 10 RV0FCI750 30,95 25 0,503 18 19 145 185
90 80 10 RV0FCI900 36,25 20 0,625 18 20 160 200
110 100 10 RV0FCI910 46,82 25 0,828 18 22 180 220
125 110 10 RV0FCI920 54,13 20 0,940 18 24 190 230
140 125 10 RV0FCI930 63,62 18 1,173 18 26 210 250
160 150 10 RV0FCI940 71,42 14 1,609 22 28 240 285
200 200 10 RV0FCI960 140,00 8 2,480 22 30 295 340
225 200 10 RV0FCI970 140,00 8 2,430 22 30 295 340

224
