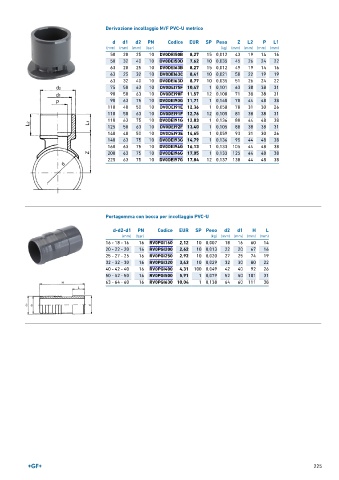

Page 225 - GEORGFISCHER - LISTINO 899

Derivazione incollaggio M/F PVC-U metrico
d d1 d2 PN Codice EUR SP Peso Z L2 P L1
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
50 20 25 10 DV0DEI50B 8,27 15 0,012 43 19 14 16
50 32 40 10 DV0DEI50D 7,62 10 0,035 45 26 24 22
63 20 25 10 DV0DEI63B 8,27 15 0,012 49 19 14 16
63 25 32 10 DV0DEI63C 8,41 10 0,021 50 22 19 19
63 32 40 10 DV0DEI63D 8,77 10 0,035 51 26 24 22
75 50 63 10 DV0DEI75F 10,47 1 0,101 63 38 38 31
90 50 63 10 DV0DEI90F 11,57 12 0,108 71 38 38 31
90 63 75 10 DV0DEI90G 11,71 1 0,140 70 44 48 38
110 40 50 10 DV0DEI91E 12,36 1 0,058 78 31 30 26
110 50 63 10 DV0DEI91F 12,76 12 0,105 81 38 38 31
110 63 75 10 DV0DEI91G 12,83 1 0,136 80 44 48 38
125 50 63 10 DV0DEI92F 13,40 1 0,105 88 38 38 31
140 40 50 10 DV0DEI93E 14,65 1 0,059 93 31 30 26
140 63 75 10 DV0DEI93G 14,79 1 0,136 95 44 48 38
160 63 75 10 DV0DEI94G 16,13 1 0,133 105 44 48 38
200 63 75 10 DV0DEI96G 17,05 1 0,133 125 44 48 38
225 63 75 10 DV0DEI97G 17,84 12 0,137 138 44 48 38

Portagomma con bocca per incollaggio PVC-U

d-d2-d1 PN Codice EUR SP Peso d2 d1 H L
(mm) (bar) (kg) (mm) (mm) (mm) (mm)
16 - 18 - 16 16 RV0PGI160 2,12 10 0,007 18 16 60 14
20 - 22 - 20 16 RV0PGI200 2,62 10 0,013 22 20 67 16
25 - 27 - 25 16 RV0PGI250 2,92 10 0,020 27 25 74 19
32 - 32 - 30 16 RV0PGI320 3,43 10 0,029 32 30 80 22
40 - 42 - 40 16 RV0PGI400 4,31 100 0,049 42 40 92 26
50 - 52 - 50 16 RV0PGI500 5,91 1 0,079 52 50 101 31
63 - 64 - 60 16 RV0PGI630 10,04 1 0,138 64 60 111 38

225
