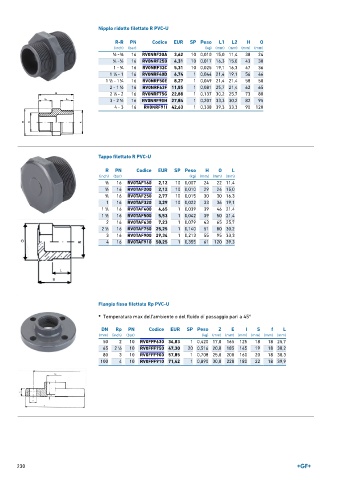

Page 230 - GEORGFISCHER - LISTINO 899

Nipplo ridotto filettato R PVC-U
R-R PN Codice EUR SP Peso L1 L2 H O
(inch) (bar) (kg) (mm) (mm) (mm) (mm)
3
1 ∕2 - ∕8 16 RV0NRF20A 3,62 10 0,010 15,0 11,4 38 24
3 1 16 RV0NRF25B 4,31 10 0,017 16,3 15,0 43 30
∕4 - ∕2
3
1 - ∕4 16 RV0NRF32C 5,31 10 0,025 19,1 16,3 47 36
1 ∕4 - 1 16 RV0NRF40D 6,74 1 0,044 21,4 19,1 56 46
1
1
1
1 ∕2 - 1 ∕4 16 RV0NRF50E 8,27 1 0,049 21,4 21,4 58 50
1 16 RV0NRF63F 11,85 1 0,081 25,7 21,4 62 65
2 - 1 ∕2
2 ∕2 - 2 16 RV0NRF75G 22,88 1 0,137 30,2 25,7 73 80
1
1 16 RV0NRF90H 27,84 1 0,207 33,3 30,2 82 95
3 - 2 ∕2
4 - 3 16 RV0NRF91I 42,63 1 0,338 39,3 33,3 90 120

Tappo filettato R PVC-U

R PN Codice EUR SP Peso H O L
(inch) (bar) (kg) (mm) (mm) (mm)
3 ∕8 16 RV0TAF160 2,12 10 0,007 24 22 11,4
1 16 RV0TAF200 2,12 10 0,010 29 24 15,0
∕2
3 ∕4 16 RV0TAF250 2,77 10 0,015 30 30 16,3
1 16 RV0TAF320 3,29 10 0,022 33 36 19,1
1
1 ∕4 16 RV0TAF400 4,65 1 0,039 39 46 21,4
1 16 RV0TAF500 5,53 1 0,042 39 50 21,4
1 ∕2
2 16 RV0TAF630 7,23 1 0,079 43 65 25,7
1 16 RV0TAF750 25,25 1 0,140 51 80 30,2
2 ∕2
3 16 RV0TAF900 29,34 1 0,213 55 95 33,3
4 16 RV0TAF910 50,25 1 0,355 61 120 39,3

Flangia fissa filettata Rp PVC-U

• Temperatura max dell'ambiente o del fluido di passaggio pari a 45°

DN Rp PN Codice EUR SP Peso Z E I S f L
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
50 2 10 RV0FFF630 34,83 1 0,420 17,0 165 125 18 18 25,7
65 2 ∕2 10 RV0FFF750 47,30 20 0,516 20,0 185 145 19 18 30,2
1
80 3 10 RV0FFF900 57,85 1 0,708 25,0 200 160 20 18 30,3
100 4 10 RV0FFF910 71,42 1 0,890 30,0 220 180 22 18 39,9

230
