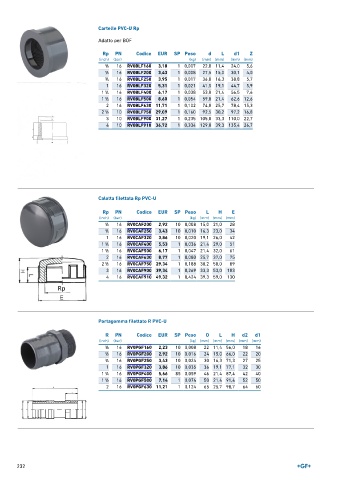

Page 232 - GEORGFISCHER - LISTINO 899

Cartelle PVC-U Rp
Adatto per BOF

Rp PN Codice EUR SP Peso d L d1 Z
(inch) (bar) (kg) (mm) (mm) (mm) (mm)
3 ∕8 16 RV0BLF160 3,18 1 0,007 22,0 11,4 24,0 5,6
1 16 RV0BLF200 3,43 1 0,008 27,5 15,0 30,1 4,0
∕2
3 ∕4 16 RV0BLF250 3,95 1 0,017 36,0 16,3 38,8 5,7
1 16 RV0BLF320 5,31 1 0,021 41,5 19,1 44,7 5,9
1 16 RV0BLF400 6,17 1 0,038 53,0 21,4 56,5 7,6
1 ∕4
1 RV0BLF500 8,60
1 ∕2 16 1 0,054 59,0 21,4 62,6 12,6
2 16 RV0BLF630 11,71 1 0,102 74,0 25,7 78,4 15,3
1
2 ∕2 10 RV0BLF750 29,09 1 0,160 92,5 30,2 97,2 16,8
3 10 RV0BLF900 31,27 1 0,235 105,0 33,3 110,0 22,7
4 10 RV0BLF910 36,72 1 0,334 129,0 39,3 135,4 26,7

Calotta filettata Rp PVC-U

Rp PN Codice EUR SP Peso L H E
(inch) (bar) (kg) (mm) (mm) (mm)
1 ∕2 16 RV0CAF200 2,92 10 0,008 15,0 21,0 28
3 16 RV0CAF250 3,43 10 0,010 16,3 23,0 34
∕4
1 16 RV0CAF320 3,86 10 0,020 19,1 26,0 42
1 16 RV0CAF400 5,53 1 0,036 21,4 29,0 51
1 ∕4
1
1 ∕2 16 RV0CAF500 6,17 1 0,047 21,4 32,0 61
2 16 RV0CAF630 8,77 1 0,080 25,7 37,0 75
1
2 ∕2 16 RV0CAF750 29,34 1 0,188 30,2 50,0 89
3 16 RV0CAF900 39,34 1 0,269 33,3 53,0 103
4 16 RV0CAF910 49,32 1 0,424 39,3 59,0 130

Portagomma filettato R PVC-U

R PN Codice EUR SP Peso O L H d2 d1
(inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
3 16 RV0PGF160 2,23 10 0,008 22 11,4 56,0 18 16
∕8
1 ∕2 16 RV0PGF200 2,92 10 0,016 24 15,0 66,0 22 20
3 16 RV0PGF250 3,43 10 0,024 30 16,3 71,3 27 25
∕4
1 16 RV0PGF320 3,86 10 0,035 36 19,1 77,1 32 30
1 16 RV0PGF400 5,66 85 0,059 46 21,4 87,4 42 40
1 ∕4
1 16 RV0PGF500 7,14 1 0,074 50 21,4 91,4 52 50
1 ∕2
2 16 RV0PGF630 11,21 1 0,124 65 25,7 98,7 64 60

232
