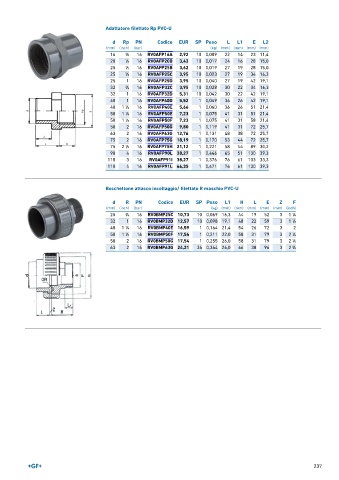

Page 237 - GEORGFISCHER - LISTINO 899

Adattatore filettato Rp PVC-U
d Rp PN Codice EUR SP Peso L L1 E L2
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm)
16 3 ∕8 16 RV0AFP16A 2,92 10 0,009 22 14 23 11,4
20 1 ∕2 16 RV0AFP20B 3,43 10 0,017 24 16 28 15,0
25 1 ∕2 16 RV0AFP25B 3,62 10 0,019 27 19 28 15,0
25 3 ∕4 16 RV0AFP25C 3,95 10 0,023 27 19 34 16,3
25 1 16 RV0AFP25D 3,95 10 0,040 27 19 42 19,1
32 3 ∕4 16 RV0AFP32C 3,95 10 0,028 30 22 34 16,3
32 1 16 RV0AFP32D 5,31 10 0,042 30 22 42 19,1
40 1 16 RV0AFP40D 5,52 1 0,049 36 26 42 19,1
40 1 ∕4 16 RV0AFP40E 5,66 1 0,060 36 26 51 21,4
1
50 1 ∕4 16 RV0AFP50E 7,23 1 0,075 41 31 51 21,4
1
50 1 ∕2 16 RV0AFP50F 7,23 1 0,075 41 31 58 21,4
1
50 2 16 RV0AFP50G 9,80 1 0,119 41 31 72 25,7
63 2 16 RV0AFP63G 12,76 1 0,131 48 38 72 25,7
75 2 16 RV0AFP75G 18,19 1 0,170 53 44 72 25,7
75 2 ∕2 16 RV0AFP75H 21,12 1 0,221 58 44 89 30,2
1
90 4 16 RV0AFP90L 38,27 1 0,446 65 51 130 39,3
110 3 16 RV0AFP91I 38,27 1 0,376 76 61 103 33,3
110 4 16 RV0AFP91L 46,35 1 0,471 76 61 130 39,3

Bocchettone attacco incollaggio/ filettato R maschio PVC-U

d R PN Codice EUR SP Peso L1 H L E Z F
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (inch)
25 3 ∕4 16 RV0BMP25C 10,73 10 0,069 16,3 44 19 52 3 1 ∕4
1
32 1 16 RV0BMP32D 12,57 10 0,098 19,1 48 22 59 3 1 ∕2
1
40 1 ∕4 16 RV0BMP40E 16,59 1 0,164 21,4 54 26 72 3 2
1
50 1 ∕2 16 RV0BMP50F 17,54 1 0,211 22,0 58 31 79 3 2 ∕4
1
1
50 2 16 RV0BMP50G 17,54 1 0,255 26,0 58 31 79 3 2 ∕4
1
63 2 16 RV0BMP63G 24,21 36 0,364 26,0 66 38 96 3 2 ∕4
3

237
