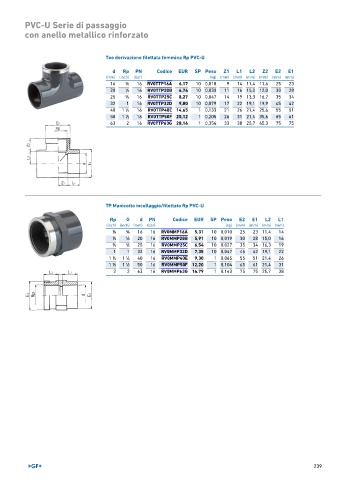

Page 239 - GEORGFISCHER - LISTINO 899

PVC-U Serie di passaggio
con anello metallico rinforzato

Tee derivazione filettata femmina Rp PVC-U

d Rp PN Codice EUR SP Peso Z1 L1 L2 Z2 E2 E1
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
16 3 ∕8 16 RV0TTP16A 6,17 10 0,018 9 14 11,4 11,6 25 23
20 1 ∕2 16 RV0TTP20B 6,74 10 0,030 11 16 15,0 12,0 30 28
25 3 ∕4 16 RV0TTP25C 8,27 10 0,047 14 19 13,3 16,7 35 34
32 1 16 RV0TTP32D 9,80 10 0,079 17 22 19,1 19,9 45 42
40 1 ∕4 16 RV0TTP40E 14,65 1 0,133 21 26 21,4 25,6 55 51
1
50 1 ∕2 16 RV0TTP50F 20,12 1 0,205 26 31 21,4 35,6 65 61
1
63 2 16 RV0TTP63G 28,16 1 0,354 33 38 25,7 45,3 75 75

TP Manicotto incollaggio/filettato Rp PVC-U

Rp G d PN Codice EUR SP Peso E2 E1 L2 L1
(inch) (inch) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
3 ∕8 3 ∕8 16 16 RV0MMP16A 5,31 10 0,010 25 23 11,4 14
1 1 20 16 RV0MMP20B 5,91 10 0,019 30 28 15,0 16
∕2 ∕2
3 ∕4 3 ∕4 25 16 RV0MMP25C 6,54 10 0,027 35 34 16,3 19
1 1 32 16 RV0MMP32D 7,35 10 0,047 45 42 19,1 22
1
1
1 ∕4 1 ∕4 40 16 RV0MMP40E 9,30 1 0,065 55 51 21,4 26
1 1 50 16 RV0MMP50F 12,20 1 0,104 65 61 21,4 31
1 ∕2 1 ∕2
2 2 63 16 RV0MMP63G 14,79 1 0,143 75 75 25,7 38

239
