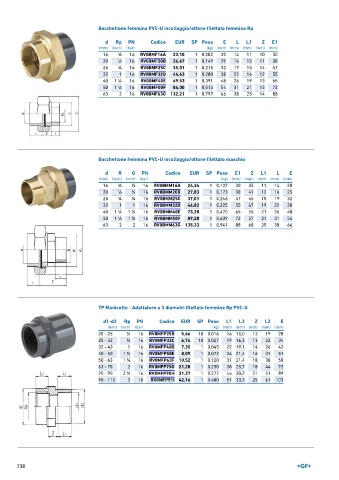

Page 238 - GEORGFISCHER - LISTINO 899

Bocchettone femmina PVC-U incollaggio/ottone filettato femmina Rp
d Rp PN Codice EUR SP Peso E L L1 Z E1
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
16 3 ∕8 16 RV0BMF16A 23,10 1 0,082 20 14 11 10 30
20 1 ∕2 16 RV0BMF20B 26,47 1 0,149 25 16 15 11 38
25 3 ∕4 16 RV0BMF25C 35,01 1 0,215 32 19 15 14 47
32 1 16 RV0BMF32D 44,63 1 0,280 38 22 16 12 55
40 1 ∕4 16 RV0BMF40E 69,53 1 0,391 48 26 19 13 65
1
50 1 ∕2 16 RV0BMF50F 84,00 1 0,513 54 31 21 13 72
1
63 2 16 RV0BMF63G 132,21 1 0,797 66 38 25 14 88

Bocchettone femmina PVC-U incollaggio/ottone filettato maschio

d R G PN Codice EUR SP Peso E1 Z L1 L E
(mm) (inch) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
16 3 ∕8 3 ∕8 16 RV0BMM16A 24,34 1 0,107 30 35 11 14 20
20 1 ∕2 1 ∕2 16 RV0BMM20B 27,83 1 0,173 38 41 12 16 25
25 3 ∕4 3 ∕4 16 RV0BMM25C 37,01 1 0,246 47 45 15 19 32
32 1 1 16 RV0BMM32D 46,82 1 0,325 55 47 19 22 38
40 1 ∕4 1 ∕4 16 RV0BMM40E 73,28 1 0,470 65 55 21 26 48
1
1
50 1 ∕2 1 ∕2 16 RV0BMM50F 89,28 1 0,639 72 57 21 31 54
1
1
63 2 2 16 RV0BMM63G 135,33 1 0,941 88 68 25 38 66

TP Manicotto - Adattatore a 3 diametri filettato femmina Rp PVC-U

d1-d2 Rp PN Codice EUR SP Peso L1 L3 Z L2 E
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
20 - 25 1 ∕2 16 RV0MFP25B 5,66 10 0,016 16 15,0 12 19 28
25 - 32 3 ∕4 16 RV0MFP32C 6,74 10 0,027 19 16,3 13 22 34
32 - 40 1 16 RV0MFP40D 7,35 1 0,045 22 19,1 14 26 42
40 - 50 1 ∕4 16 RV0MFP50E 8,09 1 0,072 26 21,4 16 31 51
1
50 - 63 1 ∕2 16 RV0MFP63F 10,52 1 0,120 31 21,4 18 38 58
1
63 - 75 2 16 RV0MFP75G 21,28 1 0,250 38 25,7 18 44 72
75 - 90 2 ∕2 16 RV0MFP90H 31,27 1 0,277 44 30,2 21 51 89
1
90 - 110 3 16 RV0MFP91I 42,16 1 0,480 51 33,3 25 61 103

238
