Page 236 - GEORGFISCHER - LISTINO 899
P. 236

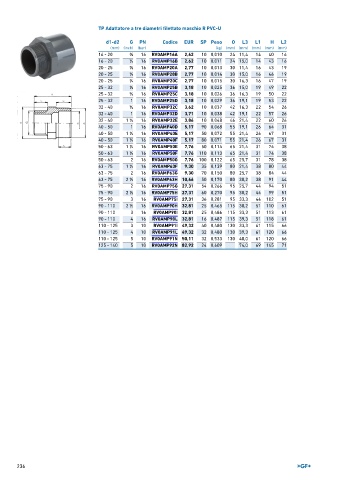

TP Adattatore a tre diametri filettato maschio R PVC-U
d1-d2 G PN Codice EUR SP Peso O L3 L1 H L2
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
16 - 20 3 ∕8 16 RV0AMP16A 2,62 10 0,010 24 11,4 14 40 16
16 - 20 1 ∕2 16 RV0AMP16B 2,62 10 0,011 24 15,0 14 43 16
20 - 25 3 ∕8 16 RV0AMP20A 2,77 10 0,013 30 11,4 16 43 19
20 - 25 1 ∕2 16 RV0AMP20B 2,77 10 0,014 30 15,0 16 46 19
20 - 25 3 ∕4 16 RV0AMP20C 2,77 10 0,015 30 16,3 16 47 19
25 - 32 1 ∕2 16 RV0AMP25B 3,18 10 0,025 36 15,0 19 49 22
25 - 32 3 ∕4 16 RV0AMP25C 3,18 10 0,026 36 16,3 19 50 22
25 - 32 1 16 RV0AMP25D 3,18 10 0,029 36 19,1 19 53 22
32 - 40 3 ∕4 16 RV0AMP32C 3,62 10 0,037 42 16,3 22 54 26
32 - 40 1 16 RV0AMP32D 3,71 10 0,038 42 19,1 22 57 26
32 - 40 1 ∕4 16 RV0AMP32E 3,86 10 0,048 46 21,4 22 60 26
1
40 - 50 1 16 RV0AMP40D 5,17 90 0,068 55 19,1 26 64 31
40 - 50 1 ∕4 16 RV0AMP40E 5,17 50 0,072 55 21,4 26 67 31
1
40 - 50 1 ∕2 16 RV0AMP40F 5,17 80 0,071 55 21,4 26 67 31
1
50 - 63 1 ∕4 16 RV0AMP50E 7,76 50 0,114 65 21,4 31 74 38
1
50 - 63 1 ∕2 16 RV0AMP50F 7,76 110 0,113 65 21,4 31 74 38
1
50 - 63 2 16 RV0AMP50G 7,76 100 0,122 65 25,7 31 78 38
63 - 75 1 ∕2 16 RV0AMP63F 9,30 35 0,139 80 21,4 38 80 44
1
63 - 75 2 16 RV0AMP63G 9,30 70 0,150 80 25,7 38 84 44
63 - 75 2 ∕2 16 RV0AMP63H 10,66 50 0,170 80 30,2 38 91 44
1
75 - 90 2 16 RV0AMP75G 27,31 54 0,266 95 25,7 44 94 51
75 - 90 2 ∕2 16 RV0AMP75H 27,31 60 0,270 95 30,2 44 99 51
1
75 - 90 3 16 RV0AMP75I 27,31 36 0,281 95 33,3 44 102 51
90 - 110 2 ∕2 16 RV0AMP90H 32,81 25 0,465 115 30,2 51 110 61
1
90 - 110 3 16 RV0AMP90I 32,81 25 0,486 115 33,3 51 113 61
90 - 110 4 16 RV0AMP90L 32,81 16 0,487 115 39,3 51 118 61
110 - 125 3 10 RV0AMP91I 49,32 40 0,480 130 33,3 61 115 66
110 - 125 4 10 RV0AMP91L 49,32 32 0,480 130 39,3 61 120 66
110 - 125 5 10 RV0AMP91N 50,11 32 0,533 130 40,0 61 120 66
125 - 140 5 10 RV0AMP92N 82,92 24 0,609 74,0 69 145 71
236
