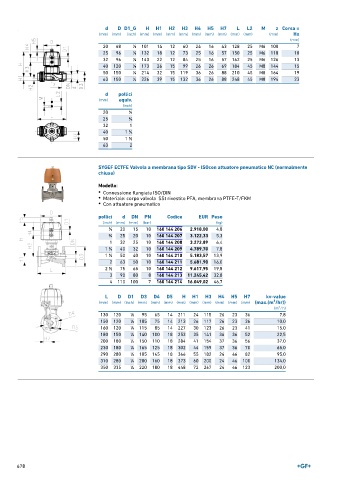

Page 678 - GEORGFISCHER - LISTINO 897

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M z Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 68 1 ∕8 101 14 12 60 24 16 43 128 25 M6 100 7
25 96 1 ∕8 132 18 12 73 25 16 57 150 25 M6 118 10
32 96 1 ∕8 143 22 12 84 25 16 57 162 25 M6 126 13
40 120 1 ∕8 173 26 15 99 26 26 69 184 45 M8 144 15
50 150 1 ∕4 214 32 15 119 36 26 88 210 45 M8 164 19
63 150 1 ∕4 226 39 15 132 36 26 88 248 45 M8 194 23

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2

SYGEF ECTFE Valvola a membrana tipo SDV - ISOcon attuatore pneumatico NC (normalmente
chiusa)

Modello:
• Connessione flangiata ISO/DIN
• Materiale: corpo valvola SSt rivestito PFA, membrana PTFE-T/FKM
• Con attuatore pneumatico

pollici d DN PN Codice EUR Peso
(inch) (mm) (mm) (bar) (kg)
1 20 15 10 160 144 206 2.918,00 4,8
∕2
3 160 144 207 3.122,33
∕4 25 20 10 5,3
1 32 25 10 160 144 208 3.272,89 6,4
1
1 ∕4 40 32 10 160 144 209 4.789,70 7,8
1 50 40 10 160 144 210 5.183,57 13,9
1 ∕2
2 63 50 10 160 144 211 5.681,90 16,0
1 75 65 10 160 144 212 9.617,95 19,8
2 ∕2
3 90 80 8 160 144 213 11.245,42 32,8
4 110 100 7 160 144 214 16.049,02 46,7
L D D1 D3 D4 D5 H H1 H3 H4 H5 H7 kv-value
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (max.(m³/hr))
(m³ ⁄ h)
130 120 1 ∕8 95 65 14 211 24 115 26 23 36 7,8
150 120 1 ∕8 105 75 14 213 26 117 26 23 36 10,0
160 120 1 ∕8 115 85 14 227 30 123 26 23 41 15,0
180 150 1 ∕4 140 100 18 253 35 141 36 36 52 22,5
200 180 1 ∕4 150 110 18 284 41 154 37 36 56 37,0
230 180 1 ∕4 165 125 18 302 44 159 37 36 70 65,0
290 280 1 ∕4 185 145 18 366 55 182 24 46 82 95,0
310 280 1 ∕4 200 160 18 373 60 200 24 46 100 134,0
350 335 1 ∕4 220 180 18 448 72 267 24 46 123 200,0

678
