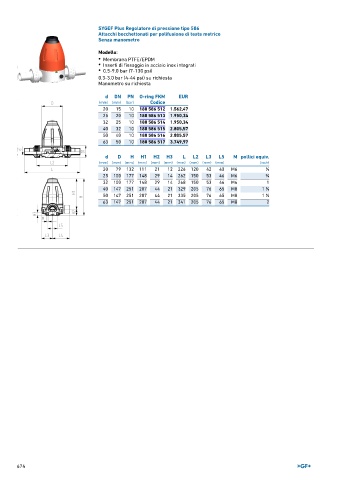

Page 674 - GEORGFISCHER - LISTINO 897

SYGEF Plus Regolatore di pressione tipo 586
Attacchi bocchettonati per polifusione di testa metrico
Senza manometro

Modello:
• Membrana PTFE/EPDM
• Inserti di fissaggio in acciaio inox integrati
• 0.5-9.0 bar (7-130 psi)

0.3-3.0 bar (4-44 psi) su richiesta
Manometro su richiesta

d DN PN O-ring FKM EUR
(mm) (mm) (bar) Codice
20 15 10 180 586 512 1.562,47
25 20 10 180 586 513 1.950,34
32 25 10 180 586 514 1.950,34
40 32 10 180 586 515 2.805,57
50 40 10 180 586 516 2.805,57
63 50 10 180 586 517 3.749,97

d D H H1 H2 H3 L L2 L3 L5 M pollici equiv.
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
20 79 132 111 21 12 226 120 42 40 M6 1 ∕2
25 100 177 148 29 14 262 150 53 46 M6 3 ∕4
32 100 177 148 29 14 268 150 53 46 M6 1
40 147 251 207 44 21 329 205 76 65 M8 1 ∕4
1
50 147 251 207 44 21 335 205 76 65 M8 1 ∕2
1
63 147 251 207 44 21 341 205 76 65 M8 2
