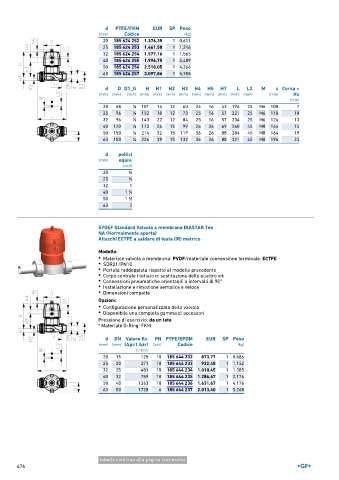

Page 676 - GEORGFISCHER - LISTINO 897

d PTFE/FKM EUR SP Peso
(mm) Codice (kg)
20 185 624 252 1.376,35 1 0,611
25 185 624 253 1.461,50 1 1,216
32 185 624 254 1.577,16 1 1,565
40 185 624 255 1.996,75 1 2,489
50 185 624 256 2.518,05 1 4,266
63 185 624 257 3.097,86 1 5,358

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M z Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 68 1 ∕8 101 14 12 60 24 16 43 196 25 M6 100 7
25 96 1 ∕8 132 18 12 73 25 16 57 221 25 M6 118 10
32 96 1 ∕8 143 22 12 84 25 16 57 234 25 M6 126 13
40 120 1 ∕8 173 26 15 99 26 26 69 260 45 M8 144 15
50 150 1 ∕4 214 32 15 119 36 26 88 284 45 M8 164 19
63 150 1 ∕4 226 39 15 132 36 26 88 321 45 M8 194 23

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2

SYGEF Standard Valvola a membrana DIASTAR Ten
NA (Normalmente aperta)
Attacchi ECTFE a saldare di testa (IR) metrico
Modello:
• Materiale valvola a membrana: PVDF/materiale connessione terminale: ECTFE
• SDR21/PN10
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN Valore Kv. PN PTFE/EPDM EUR SP Peso
(mm) (mm) (Δp=1 bar) (bar) Codice (kg)
(l ⁄ min)
20 15 125 10 185 644 232 873,77 1 0,686
25 20 271 10 185 644 233 932,48 1 1,152
32 25 481 10 185 644 234 1.010,45 1 1,385
40 32 759 10 185 644 235 1.286,67 1 2,176
50 40 1263 10 185 644 236 1.631,67 1 4,176
63 50 1728 6 185 644 237 2.013,40 1 5,268

tabella continua alla pagina successiva
676
