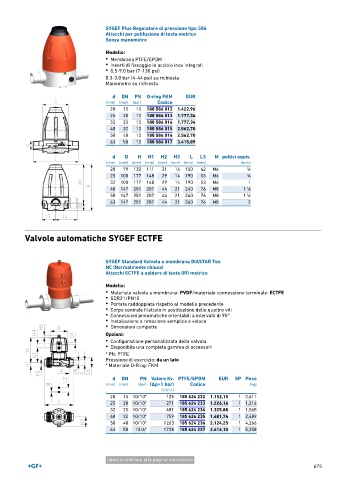

Page 675 - GEORGFISCHER - LISTINO 897

SYGEF Plus Regolatore di pressione tipo 586
Attacchi per polifusione di testa metrico
Senza manometro

Modello:
• Membrana PTFE/EPDM
• Inserti di fissaggio in acciaio inox integrati
• 0.5-9.0 bar (7-130 psi)

0.3-3.0 bar (4-44 psi) su richiesta
Manometro su richiesta

d DN PN O-ring FKM EUR
(mm) (mm) (bar) Codice
20 15 10 180 586 012 1.422,96
25 20 10 180 586 013 1.777,34
32 25 10 180 586 014 1.777,34
40 32 10 180 586 015 2.562,70
50 40 10 180 586 016 2.562,70
63 50 10 180 586 017 3.415,09

d D H H1 H2 H3 L L3 M pollici equiv.
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
20 79 132 111 21 14 150 42 M6 1 ∕2
25 100 177 148 29 14 190 53 M6 3 ∕4
32 100 177 148 29 14 190 53 M6 1
40 147 251 207 44 21 240 76 M8 1 ∕4
1
50 147 251 207 44 21 240 76 M8 1 ∕2
1
63 147 251 207 44 21 260 76 M8 2

Valvole automatiche SYGEF ECTFE

SYGEF Standard Valvola a membrana DIASTAR Ten
NC (Normalmente chiusa)
Attacchi ECTFE a saldare di testa (IR) metrico

Modello:
• Materiale valvola a membrana: PVDF/materiale connessione terminale: ECTFE
• SDR21/PN10
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN PN Valore Kv. PTFE/EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10/10* 125 185 624 232 1.152,15 1 0,611
25 20 10/10* 271 185 624 233 1.226,16 1 1,216
32 25 10/10* 481 185 624 234 1.325,88 1 1,565
40 32 10/10* 759 185 624 235 1.681,74 1 2,489
50 40 10/10* 1263 185 624 236 2.124,25 1 4,266
63 50 10/6* 1728 185 624 237 2.616,10 1 5,358

tabella continua alla pagina successiva
