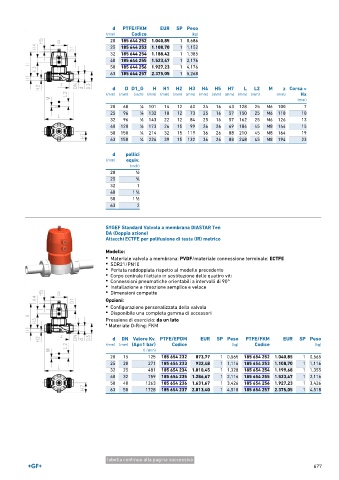

Page 677 - GEORGFISCHER - LISTINO 897

d PTFE/FKM EUR SP Peso
(mm) Codice (kg)
20 185 644 252 1.040,85 1 0,686
25 185 644 253 1.108,70 1 1,152
32 185 644 254 1.188,42 1 1,385
40 185 644 255 1.523,47 1 2,176
50 185 644 256 1.927,23 1 4,176
63 185 644 257 2.375,05 1 5,268

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M z Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 68 1 ∕8 101 14 12 60 24 16 43 128 25 M6 100 7
25 96 1 ∕8 132 18 12 73 25 16 57 150 25 M6 118 10
32 96 1 ∕8 143 22 12 84 25 16 57 162 25 M6 126 13
40 120 1 ∕8 173 26 15 99 26 26 69 184 45 M8 144 15
50 150 1 ∕4 214 32 15 119 36 26 88 210 45 M8 164 19
63 150 1 ∕4 226 39 15 132 36 26 88 248 45 M8 194 23

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2

SYGEF Standard Valvola a membrana DIASTAR Ten
DA (Doppia azione)
Attacchi ECTFE per polifusione di testa (IR) metrico
Modello:
• Materiale valvola a membrana: PVDF/materiale connessione terminale: ECTFE
• SDR21/PN10
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN Valore Kv. PTFE/EPDM EUR SP Peso PTFE/FKM EUR SP Peso
(mm) (mm) (Δp=1 bar) Codice (kg) Codice (kg)
(l ⁄ min)
20 15 125 185 654 232 873,77 1 0,565 185 654 252 1.040,85 1 0,565
25 20 271 185 654 233 932,48 1 1,116 185 654 253 1.108,70 1 1,116
32 25 481 185 654 234 1.010,45 1 1,328 185 654 254 1.199,68 1 1,355
40 32 759 185 654 235 1.286,67 1 2,116 185 654 255 1.523,47 1 2,116
50 40 1263 185 654 236 1.631,67 1 3,426 185 654 256 1.927,23 1 3,426
63 50 1728 185 654 237 2.013,40 1 4,518 185 654 257 2.375,05 1 4,518

tabella continua alla pagina successiva
677
