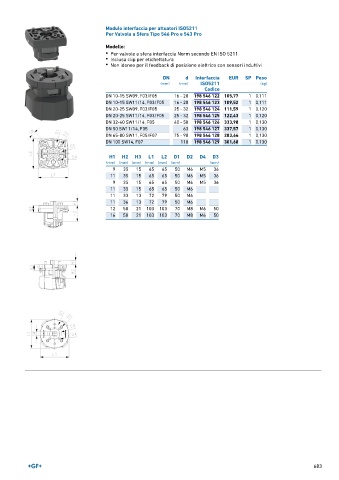

Page 683 - GEORGFISCHER - LISTINO 897

Modulo interfaccia per attuatori ISO5211
Per Valvola a Sfera Tipo 546 Pro e 543 Pro

Modello:
• Per valvole a sfera interfaccia Norm secondo EN ISO 5211
• Inclusa clip per etichettatura
• Non idoneo per il feedback di posizione elettrico con sensori induttivi

DN d Interfaccia EUR SP Peso
(mm) (mm) ISO5211 (kg)
Codice
DN 10-15 SW09, F03/F05 16 - 20 198 546 122 105,77 1 0,111
DN 10-15 SW11/14, F03/F05 16 - 20 198 546 123 109,52 1 0,111
DN 20-25 SW09, F03/F05 25 - 32 198 546 124 111,59 1 0,120
DN 20-25 SW11/14, F03/F05 25 - 32 198 546 125 122,43 1 0,120
DN 32-40 SW11/14, F05 40 - 50 198 546 126 333,98 1 0,130
DN 50 SW11/14, F05 63 198 546 127 337,57 1 0,130
DN 65-80 SW11, F05/F07 75 - 90 198 546 128 283,64 1 0,130
DN 100 SW14, F07 110 198 546 129 301,68 1 0,130

H1 H2 H3 L1 L2 D1 D2 D4 D3
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
9 35 15 65 65 50 M6 M5 36
11 35 15 65 65 50 M6 M5 36
9 35 15 65 65 50 M6 M5 36
11 35 15 65 65 50 M6
11 33 13 72 79 50 M6
11 36 13 72 79 50 M6
12 50 21 103 103 70 M8 M6 50
16 50 21 103 103 70 M8 M6 50

683
