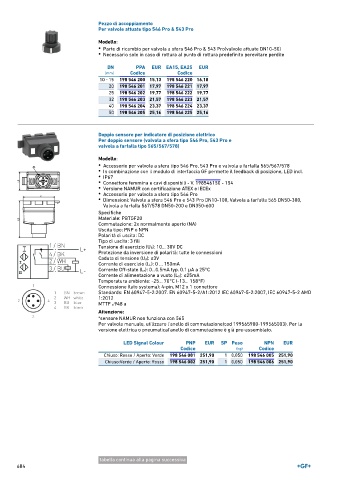

Page 684 - GEORGFISCHER - LISTINO 897

Pezzo di accoppiamento
Per valvole attuate tipo 546 Pro & 543 Pro
Modello:
• Parte di ricambio per valvola a sfera 546 Pro & 543 Pro(valvole attuate DN10-50)
• Necessario solo in caso di rottura al punto di rottura predefinito perevitare perdite

DN PPA EUR EA15, EA25 EUR
(mm) Codice Codice
10 - 15 198 546 200 15,13 198 546 220 16,18
20 198 546 201 17,97 198 546 221 17,97
25 198 546 202 19,77 198 546 222 19,77
32 198 546 203 21,57 198 546 223 21,57
40 198 546 204 23,37 198 546 224 23,37
50 198 546 205 25,16 198 546 225 25,16

Doppio sensore per indicatore di posizione elettrico
Per doppio sensore (valvola a sfera tipo 546 Pro, 543 Pro e
valvola a farfalla tipo 565/567/578)

Modello:
• Accessorio per valvola a sfera tipo 546 Pro, 543 Pro e valvola a farfalla 565/567/578
• In combinazione con il modulo di interfaccia GF permette il feedback di posizione, LED incl.
• IP67
• Connettore femmina e cavi disponibili - V. 198546150 - 154
• Versione NAMUR con certificazione ATEX e IECEx
• Accessorio per valvola a sfera tipo 546 Pro
• Dimensioni: Valvole a sfera 546 Pro e 543 Pro DN10-100, Valvola a farfalla 565 DN50-300,
Valvola a farfalla 567/578 DN50-200 e DN350-600
Specifiche
Materiale: PBTGF20
Commutazione: 2x normalmente aperto (NA)
Uscita tipo: PNP o NPN
Polarità di uscita: DC
Tipo di uscita: 3 fili
Tensione di esercizio (UB): 10... 30V DC
Protezione da inversione di polarità: tutte le connessioni
Caduta di tensione (Ud): ≤3V
Corrente di esercizio (LL): 0 ... 150mA
Corrente Off-state (Lr): 0...0.5mA typ. 0.1 µA a 25°C
Corrente di alimentazione a vuoto (L0): ≤25mA
Temperatura ambiente: -25... 70°C (-13... 158°F)
Connessione (lato systema): 4-pin, M12 x 1 connettore
Standards: EN 60947-5-2:2007. EN 60947-5-2/A1:2012 IEC 60947-5-2:2007, IEC 60947-5-2 AMD
1:2012
MTTF d 948 a

Attenzione:
*sensore NAMUR non funziona con 565
Per valvola manuale, utilizzare l'anello di commutazione(cod 199565900-199565003). Per la
versione elettrica o pneumatical'anello di commutazione è già pre-assemblato.

LED Signal Colour PNP EUR SP Peso NPN EUR
Codice (kg) Codice
Chiuso: Rosso / Aperto: Verde 198 546 001 251,90 1 0,050 198 546 005 251,90
Chiuso:Verde / Aperto: Rosso 198 546 002 251,90 1 0,050 198 546 006 251,90

tabella continua alla pagina successiva
