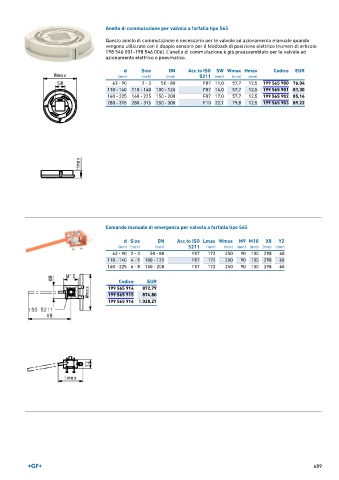

Page 689 - GEORGFISCHER - LISTINO 897

Anello di commutazione per valvola a farfalla tipo 565
Questo anello di commutazione è necessario per le valvole ad azionamento manuale quando
vengono utilizzate con il doppio sensore per il feedback di posizione elettrico (numeri di articolo
198 546 001-198 546 006). L'anello di commutazione è già preassemblato per le valvole ad
azionamento elettrico o pneumatico.

d Size DN Acc.to ISO SW Wmax Hmax Codice EUR
(mm) (inch) (mm) 5211 (mm) (mm) (mm)
63 - 90 2 - 3 50 - 80 F07 11,0 57,7 12,5 199 565 900 76,04
110 - 140 110 - 140 100 - 125 F07 14,0 57,7 12,5 199 565 901 81,30
160 - 225 160 - 225 150 - 200 F07 17,0 57,7 12,5 199 565 902 85,16
280 - 315 280 - 315 250 - 300 F10 22,1 79,8 12,5 199 565 903 89,22

Comando manuale di emergenza per valvola a farfalla tipo 565

d Size DN Acc.to ISO Lmax Wmax M9 M10 X8 Y2
(mm) (inch) (mm) 5211 (mm) (mm) (mm) (mm) (mm) (mm)
63 - 90 2 - 3 50 - 80 F07 172 250 90 100 298 60
110 - 140 4 - 5 100 - 125 F07 172 250 90 100 298 60
160 - 225 6 - 8 150 - 200 F07 172 250 90 100 298 60

Codice EUR
199 565 914 872,79
199 565 915 874,80
199 565 916 1.028,27
