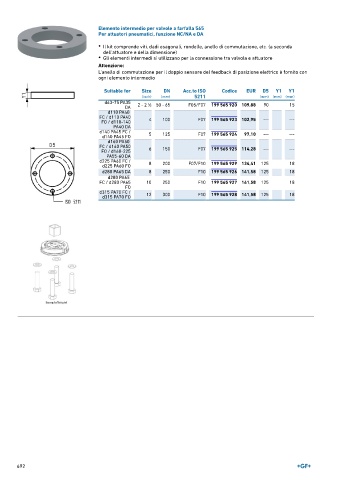

Page 692 - GEORGFISCHER - LISTINO 897

Elemento intermedio per valvole a farfalla 565
Per attuatori pneumatici, funzione NC/NA e DA

• Il kit comprende viti, dadi esagonali, rondelle, anello di commutazione, etc. (a seconda
dell'attuatore e della dimensione)
• Gli elementi intermedi si utilizzano per la connessione tra valvola e attuatore

Attenzione:
L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è fornito con
ogni elemento intermedio

Suitable for Size DN Acc.to ISO Codice EUR D5 Y1 Y1
(inch) (mm) 5211 (mm) (mm) (mm)
d63-75 PA35 2 - 2 ∕2 50 - 65 F05/F07 199 565 920 109,88 90 15
1
DA
d110 PA40
FC / d110 PA40 4 100 F07 199 565 923 102,95 --- ---
FO / d110-140
PA40 DA
d140 PA45 FC / 199 565 924 97,10
d140 PA45 FO 5 125 F07 --- ---
d160 PA50
FC / d160 PA50 6 150 F07 199 565 925 114,28 --- ---
FO / d160-225
PA55-60 DA
d225 PA60 FC / 8 200 F07/F10 199 565 929 134,41 125 18
d225 PA60 FO
d280 PA65 DA 8 250 F10 199 565 926 141,58 125 18
d280 PA65
FC / d280 PA65 10 250 F10 199 565 927 141,58 125 18
FO
d315 PA70 FC / 12 300 F10 199 565 928 141,58 125 18
d315 PA70 FO

692
