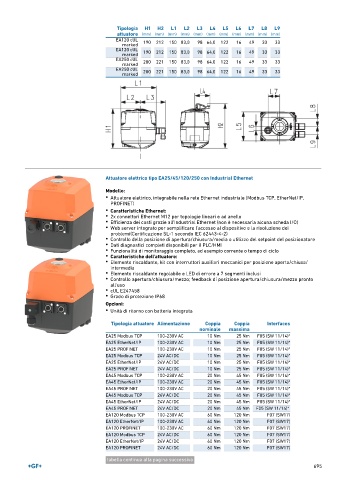

Page 695 - GEORGFISCHER - LISTINO 897

Tipologia H1 H2 L1 L2 L3 L4 L5 L6 L7 L8 L9
attuatore (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
EA120 cUL 190 212 150 83,0 98 64,0 122 16 49 33 33
marked
EA120 cUL
marked 190 212 150 83,0 98 64,0 122 16 49 33 33
EA250 cUL
marked 200 221 150 83,0 98 64,0 122 16 49 33 33
EA250 cUL 200 221 150 83,0 98 64,0 122 16 49 33 33
marked

Attuatore elettrico tipo EA25/45/120/250 con Industrial Ethernet

Modello:
• Attuatore elettrico, integrabile nella rete Ethernet industriale (Modbus TCP, EtherNet/IP,
PROFINET)
• Caratteristiche Ethernet:
• 2x connettori Ethernet M12 per topologie lineari e ad anello
• Efficienza dei costi grazie all'Industrial Ethernet (non è necessaria alcuna scheda I/O)
• Web server integrato per semplificare l'accesso al dispositivo e la risoluzione dei
problemi(Certificazione SL-1 secondo IEC 62443-4-2)
• Controllo della posizione di apertura/chiusura/media o utilizzo del setpoint del posizionatore
• Dati diagnostici completi disponibili per il PLC/HMI
• Funzionalità di monitoraggio completo, ad esempio corrente o tempo di ciclo
• Caratteristiche dell'attuatore:
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Elemento riscaldante regolabile e LED di errore a 7 segmenti inclusi
• Controllo apertura/chiusura/mezzo; feedback di posizione apertura/chiusura/mezzo pronto
all'uso
• cUL E247458
• Grado di protezione IP68

Opzioni:
• Unità di ritorno con batteria integrata

Tipologia attuatore Alimentazione Coppia Coppia Interfaces
nominale massima
EA25 Modbus TCP 100-230V AC 10 Nm 25 Nm F05 (SW 11/14)*
EA25 EtherNet/IP 100-230V AC 10 Nm 25 Nm F05 (SW 11/14)*
EA25 PROFINET 100-230V AC 10 Nm 25 Nm F05 (SW 11/14)*
EA25 Modbus TCP 24V AC/DC 10 Nm 25 Nm F05 (SW 11/14)*
EA25 EtherNet/IP 24V AC/DC 10 Nm 25 Nm F05 (SW 11/14)*
EA25 PROFINET 24V AC/DC 10 Nm 25 Nm F05 (SW 11/14)*
EA45 Modbus TCP 100-230V AC 20 Nm 45 Nm F05 (SW 11/14)*
EA45 EtherNet/IP 100-230V AC 20 Nm 45 Nm F05 (SW 11/14)*
EA45 PROFINET 100-230V AC 20 Nm 45 Nm F05 (SW 11/14)*
EA45 Modbus TCP 24V AC/DC 20 Nm 45 Nm F05 (SW 11/14)*
EA45 EtherNet/IP 24V AC/DC 20 Nm 45 Nm F05 (SW 11/14)*
EA45 PROFINET 24V AC/DC 20 Nm 45 Nm F05 (SW 11/14)*
EA120 Modbus TCP 100-230V AC 60 Nm 120 Nm F07 (SW17)
EA120 EtherNet/IP 100-230V AC 60 Nm 120 Nm F07 (SW17)
EA120 PROFINET 100-230V AC 60 Nm 120 Nm F07 (SW17)
EA120 Modbus TCP 24V AC/DC 60 Nm 120 Nm F07 (SW17)
EA120 EtherNet/IP 24V AC/DC 60 Nm 120 Nm F07 (SW17)
EA120 PROFINET 24V AC/DC 60 Nm 120 Nm F07 (SW17)
tabella continua alla pagina successiva
695
