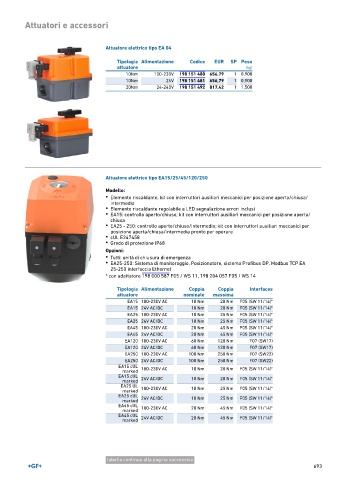

Page 693 - GEORGFISCHER - LISTINO 897

Attuatori e accessori

Attuatore elettrico tipo EA 04

Tipologia Alimentazione Codice EUR SP Peso
attuatore (kg)
10Nm 100-230V 198 151 480 656,79 1 0,900
10Nm 24V 198 151 481 656,79 1 0,900
20Nm 24-240V 198 151 492 817,42 1 1,500

Attuatore elettrico tipo EA15/25/45/120/250

Modello:
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Elemento riscaldante regolabile e LED segnalazione errori inclusi
• EA15: controllo aperto/chiuso; kit con interruttori ausiliari meccanici per posizione aperta/
chiusa
• EA25 - 250: controllo aperto/chiuso/intermedio; kit con interruttori ausiliari meccanici per
posizione aperta/chiusa/intermedia pronto per operare
• cUL E247458
• Grado di protezione IP68

Opzioni:
• Tutti: unità di chiusura di emergenza
• EA25-250: Sistema di monitoraggio, Posizionatore, sistema Profibus DP, Modbus TCP EA
25-250 interfaccia Ethernet
* con adattatore 198 000 587 F05 / WS 11, 198 204 057 F05 / WS 14

Tipologia Alimentazione Coppia Coppia Interfaces
attuatore nominale massima
EA15 100-230V AC 10 Nm 20 Nm F05 (SW 11/14)*
EA15 24V AC/DC 10 Nm 20 Nm F05 (SW 11/14)*
EA25 100-230V AC 10 Nm 25 Nm F05 (SW 11/14)*
EA25 24V AC/DC 10 Nm 25 Nm F05 (SW 11/14)*
EA45 100-230V AC 20 Nm 45 Nm F05 (SW 11/14)*
EA45 24V AC/DC 20 Nm 45 Nm F05 (SW 11/14)*
EA120 100-230V AC 60 Nm 120 Nm F07 (SW17)
EA120 24V AC/DC 60 Nm 120 Nm F07 (SW17)
EA250 100-230V AC 100 Nm 250 Nm F07 (SW22)
EA250 24V AC/DC 100 Nm 250 Nm F07 (SW22)
EA15 cUL 100-230V AC 10 Nm 20 Nm F05 (SW 11/14)*
marked
EA15 cUL 24V AC/DC 10 Nm 20 Nm F05 (SW 11/14)*
marked
EA25 UL 100-230V AC 10 Nm 25 Nm F05 (SW 11/14)*
marked
EA25 cUL
marked 24V AC/DC 10 Nm 25 Nm F05 (SW 11/14)*
EA45 cUL 100-230V AC 20 Nm 45 Nm F05 (SW 11/14)*
marked
EA45 cUL 24V AC/DC 20 Nm 45 Nm F05 (SW 11/14)*
marked

tabella continua alla pagina successiva
