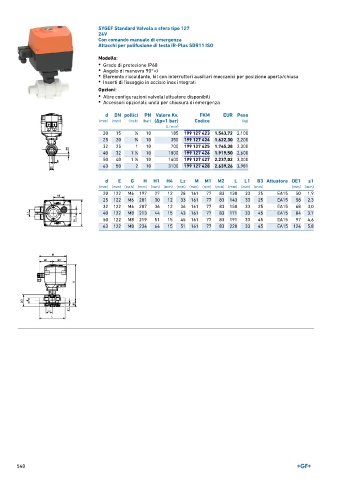

Page 540 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a sfera tipo 127
24V
Con comando manuale di emergenza
Attacchi per polifusione di testa IR-Plus SDR11 ISO

Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

d DN pollici PN Valore Kv. FKM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 185 199 127 423 1.543,72 2,100
25 20 3 ∕4 10 350 199 127 424 1.622,30 2,200
32 25 1 10 700 199 127 425 1.745,38 2,300
40 32 1 ∕4 10 1000 199 127 426 1.919,50 2,600
1
50 40 1 ∕2 10 1600 199 127 427 2.237,02 3,000
1
63 50 2 10 3100 199 127 428 2.639,26 3,981
d E G H H1 H4 Lz M M1 M2 L L1 B3 Attuatore DE1 s1
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 122 M6 197 27 12 28 161 77 83 130 33 25 EA15 50 1,9
25 122 M6 201 30 12 33 161 77 83 143 33 25 EA15 58 2,3
32 122 M6 207 36 12 36 161 77 83 150 33 25 EA15 68 3,0
40 122 M8 213 44 15 43 161 77 83 171 33 45 EA15 84 3,7
50 122 M8 219 51 15 45 161 77 83 191 33 45 EA15 97 4,6
63 122 M8 234 64 15 51 161 77 83 220 33 45 EA15 124 5,8
