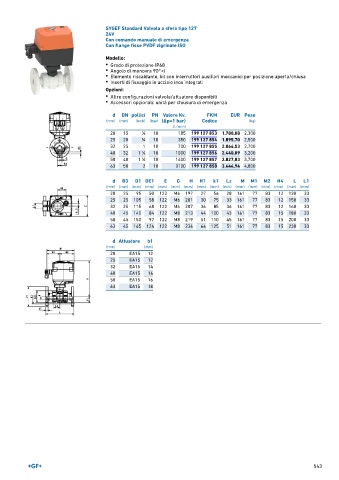

Page 543 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a sfera tipo 127
24V
Con comando manuale di emergenza
Con flange fisse PVDF zigrinate ISO

Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

d DN pollici PN Valore Kv. FKM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 185 199 127 853 1.780,08 2,300
25 20 3 ∕4 10 350 199 127 854 1.895,70 2,500
32 25 1 10 700 199 127 855 2.066,53 2,700
40 32 1 ∕4 10 1000 199 127 856 2.440,89 3,200
1
50 40 1 ∕2 10 1600 199 127 857 2.827,83 3,700
1
63 50 2 10 3100 199 127 858 3.444,94 4,800
d B3 D1 DE1 E G H H1 k1 Lz M M1 M2 H4 L L1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 25 95 50 122 M6 197 27 56 28 161 77 83 12 130 33
25 25 105 58 122 M6 201 30 75 33 161 77 83 12 150 33
32 25 115 68 122 M6 207 36 85 36 161 77 83 12 160 33
40 45 140 84 122 M8 213 44 100 43 161 77 83 15 180 33
50 45 150 97 122 M8 219 51 110 45 161 77 83 15 200 33
63 45 165 124 122 M8 234 64 125 51 161 77 83 15 230 33

d Attuatore b1
(mm) (mm)
20 EA15 12
25 EA15 12
32 EA15 14
40 EA15 16
50 EA15 16
63 EA15 18

543
