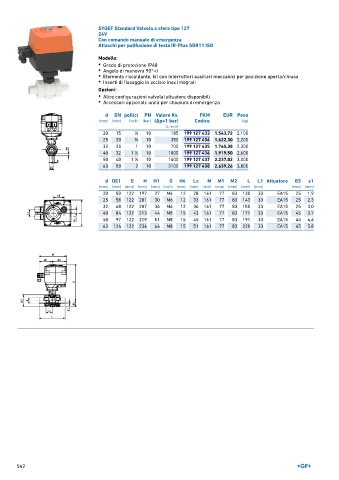

Page 542 - GEORGFISCHER - LISTINO 897

SYGEF Standard Valvola a sfera tipo 127
24V
Con comando manuale di emergenza
Attacchi per polifusione di testa IR-Plus SDR11 ISO

Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

d DN pollici PN Valore Kv. FKM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 185 199 127 433 1.543,72 2,100
25 20 3 ∕4 10 350 199 127 434 1.622,30 2,200
32 25 1 10 700 199 127 435 1.745,38 2,300
40 32 1 ∕4 10 1000 199 127 436 1.919,50 2,600
1
50 40 1 ∕2 10 1600 199 127 437 2.237,02 3,000
1
63 50 2 10 3100 199 127 438 2.639,26 3,800
d DE1 E H H1 G H4 Lz M M1 M2 L L1 Attuatore B3 s1
(mm) (mm) (mm) (mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 50 122 197 27 M6 12 28 161 77 83 130 33 EA15 25 1,9
25 58 122 201 30 M6 12 33 161 77 83 143 33 EA15 25 2,3
32 68 122 207 36 M6 12 36 161 77 83 150 33 EA15 25 3,0
40 84 122 213 44 M8 15 43 161 77 83 171 33 EA15 45 3,7
50 97 122 219 51 M8 15 45 161 77 83 191 33 EA15 45 4,6
63 124 122 234 64 M8 15 51 161 77 83 220 33 EA15 45 5,8
