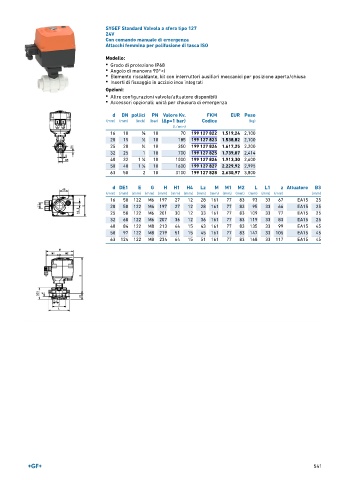

SYGEF Standard Valvola a sfera tipo 127
24V
Con comando manuale di emergenza
Attacchi femmina per polifusione di tasca ISO

Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

d DN pollici PN Valore Kv. FKM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 127 822 1.519,24 2,100
20 15 1 ∕2 10 185 199 127 823 1.538,82 2,100
25 20 3 ∕4 10 350 199 127 824 1.617,25 2,200
32 25 1 10 700 199 127 825 1.739,87 2,414
40 32 1 ∕4 10 1000 199 127 826 1.913,30 2,600
1
50 40 1 ∕2 10 1600 199 127 827 2.229,92 2,995
1
63 50 2 10 3100 199 127 828 2.630,97 3,800
d DE1 E G H H1 H4 Lz M M1 M2 L L1 z Attuatore B3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 122 M6 197 27 12 28 161 77 83 93 33 67 EA15 25
20 50 122 M6 197 27 12 28 161 77 83 95 33 66 EA15 25
25 58 122 M6 201 30 12 33 161 77 83 109 33 77 EA15 25
32 68 122 M6 207 36 12 36 161 77 83 119 33 83 EA15 25
40 84 122 M8 213 44 15 43 161 77 83 135 33 99 EA15 45
50 97 122 M8 219 51 15 45 161 77 83 147 33 105 EA15 45
63 124 122 M8 234 64 15 51 161 77 83 168 33 117 EA15 45
