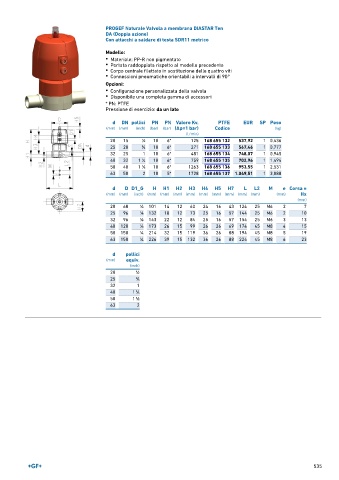

Page 535 - GEORGFISCHER - LISTINO 897

PROGEF Naturale Valvola a membrana DIASTAR Ten
DA (Doppia azione)
Con attacchi a saldare di testa SDR11 metrico

Modello:
• Materiale: PP-R non pigmentato
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato

d DN pollici PN PN Valore Kv. PTFE EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 6* 125 168 655 132 537,92 1 0,436
25 20 3 ∕4 10 6* 271 168 655 133 567,46 1 0,777
32 25 1 10 6* 481 168 655 134 748,07 1 0,945
40 32 1 ∕4 10 6* 759 168 655 135 702,96 1 1,494
1
50 40 1 ∕2 10 6* 1263 168 655 136 953,55 1 2,531
1
63 50 2 10 5* 1728 168 655 137 1.049,51 1 3,088

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M e Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 68 1 ∕8 101 14 12 60 24 16 43 124 25 M6 2 7
25 96 1 ∕8 132 18 12 73 25 16 57 144 25 M6 2 10
32 96 1 ∕8 143 22 12 84 25 16 57 154 25 M6 3 13
40 120 1 ∕8 173 26 15 99 26 26 69 174 45 M8 4 15
50 150 1 ∕4 214 32 15 119 36 26 88 194 45 M8 5 19
63 150 1 ∕4 226 39 15 132 36 26 88 224 45 M8 6 23

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2

535
